مدل:	KL-220H، KL-350H، KL-450H	عرض کیسه کاغذی:	130~250mm/5.11~9.84inch، 180~350mm/7.08~13.78inch، 220~450mm/8.66~17.72inch
عرض پایین / گاست:	60~130mm/2.36~5.11inch، 70~170mm/2.75~6.69inch، 80~180mm/3.15~7.09inch	عرض کاغذ تغذیه:	490~770mm/19.29~30.31inch، 600~1040mm/23.62~40.94inch، 600~1240mm/23.62~48.81inch
طول کاغذ تغذیه:	260~450mm/10.23~17.71inch، 340~600mm/13.38~23.62 inch، 350~600mm/12.78~23.62inch	وزن کاغذ:	100 ~ 190 گرم در متر مربع، 120 تا 200 گرم در متر مربع، 120 تا 200 گرم در متر مربع
عرض تاشو دهان کیسه:	40~50mm/1.57~1.96inch، 40~60mm/1.57~2.36inch، 40~60mm/1.57~2.36inch	طول وصله دسته:	114 میلی متر/4.48 اینچ، 152 میلی متر/5.98 اینچ، 188 میلی متر/7.4 اینچ
پهنای وصله دسته:	40 ~ 45 میلی متر / 1.57 ~ 1.77 اینچ	ضخامت کاغذ پچ:	100 ~ 140 گرم در متر مربع، 120 تا 150 گرم در متر مربع، 120 تا 150 گرم در متر مربع
قطر رول کاغذ پچ:	φ1200mm/47.24 اینچ	پهنای رول کاغذ پچ:	80 ~ 90 میلی متر / 3.15 ~ 3.54 اینچ
قطر دسته طناب پیچ خورده:	φ4 ~ 6 میلی متر / 0.16 ~ 0.24 اینچ	ارتفاع دسته طناب پیچ خورده:	160 ~ 180 میلی متر / 6.29 ~ 7.28 اینچ
پیچ دسته طناب:	57 میلی متر/2.24 اینچ، 76 میلی متر/2.99 اینچ، 95 میلی متر/3.74 اینچ	نوع چسب:	چسب آب (چسباندن لوله با سیستم چسب حرارتی اضافی)
سرعت کار:	40 ~ 75 عدد در دقیقه	توان کل:	26 کیلووات، 28 کیلووات، 30 کیلووات/380 ولت/50 هرتز/4 سیم/3 فاز
وزن دستگاه:	18T، 20T، 22T	بعد:	1400050003100mm، 1500055003100mm، 1600060003100mm

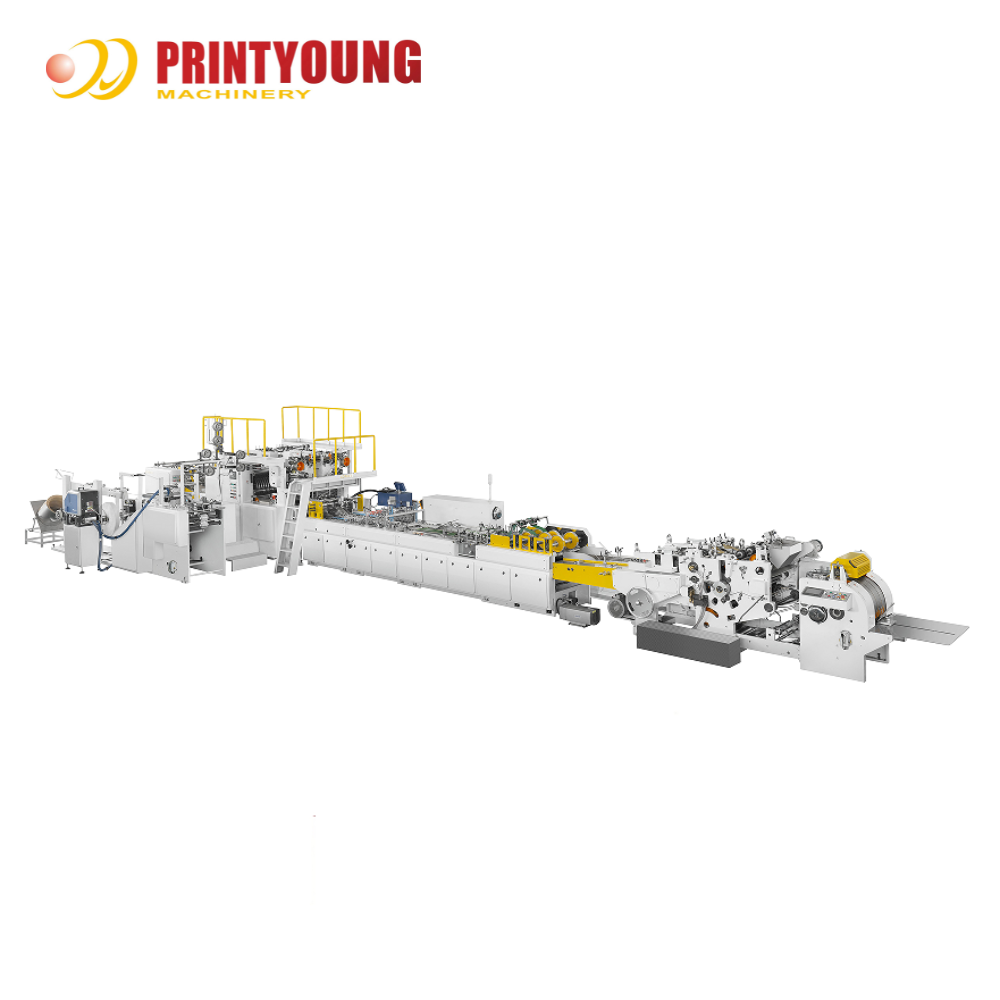

دستگاه کیسه کاغذی اتوماتیک تغذیه ورق KL-220H

ویژگی ها

این دستگاه می تواند سه گزینه مختلف را به شرح زیر تولید کند

ساخت دسته کاغذی، چسباندن دسته، تا کردن بالا، شکل دهی لوله، شکل دهی گوسِت، باز کردن ته مربع، چسباندن ته، چسباندن ته، خروجی فشرده سازی.

ساخت کارت تقویتی، چسباندن کارت تقویتی، تا کردن بالا، شکل دهی لوله، شکل دهی گوسِت، سوراخ کاری، باز کردن ته مربع، چسباندن ته، چسباندن ته، خروجی فشرده سازی.

ساخت دسته کاغذی، چسباندن دسته (بدون تا کردن بالا)، شکل دهی لوله، شکل دهی گوسِت، باز کردن ته مربع، چسباندن ته، چسباندن ته، خروجی فشرده سازی.

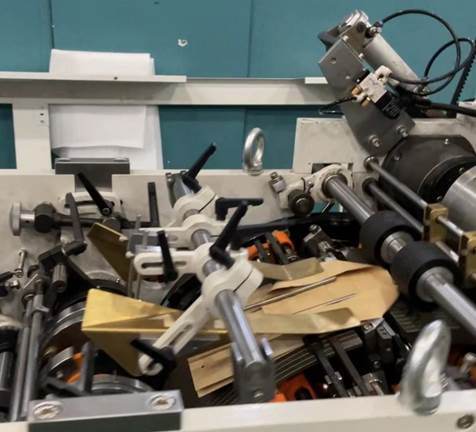

روش سیم پیچی دسته، ساخت طناب.
برش دسته در خط.

برش تکه دسته، درایو موتور سروو و تشخیص سنسور برای اطمینان از دقت.
تحویل تکه دسته، موقعیت یابی سنسور برای اطمینان از دقت چسباندن روی کیسه.

پارامترهای فنی

مدل	KL-220H	KL-350H	KL-4520H
عرض کیسه کاغذی	130~250 میلی متر 5.11~9.84 اینچ	180~350 میلی متر 7.08~13.78 اینچ	220~450 میلی متر 8.66~17.72 اینچ
عرض ته / گوسِت	60~130 میلی متر 2.36~5.11 اینچ	70~170 میلی متر 2.75~6.69 اینچ	80~180 میلی متر 3.15~7.09 اینچ
عرض کاغذ تغذیه	490~770 میلی متر 19.29~30.31 اینچ	600~1040 میلی متر 23.62~40.94 اینچ	600~1240 میلی متر 23.62~48.81 اینچ
طول کاغذ تغذیه	260~450 میلی متر 10.23~17.71 اینچ	340~600 میلی متر 13.38~23.62 اینچ	350~600 میلی متر 12.78~23.62 اینچ
وزن کاغذ	100~190 گرم بر متر مربع	120~200 گرم بر متر مربع
عرض تا کردن دهانه کیسه	40~50 میلی متر / 1.57~1.96 اینچ	40~60 میلی متر / 1.57~2.36 اینچ
طول چسباندن تکه دسته	114 میلی متر / 4.48 اینچ	152 میلی متر / 5.98 اینچ	188 میلی متر / 7.4 اینچ
عرض چسباندن تکه دسته	40~45 میلی متر / 1.57~1.77 اینچ
ضخامت کاغذ تکه	100~140 گرم بر متر مربع	120~150گرم بر متر مربع
قطر رول کاغذ تکه	φ1200 میلی متر / 47.24 اینچ
عرض رول کاغذ تکه	80~90 میلی متر / 3.15~3.54 اینچ
قطر دسته طناب پیچ خورده	φ4~6 میلی متر / 0.16~0.24 اینچ
ارتفاع دسته طناب پیچ خورده	160~180 میلی متر / 6.29~7.28 اینچ
گام دسته طناب پیچ خورده	57 میلی متر / 2.24 اینچ	76میلی متر/2.99اینچ	95میلی متر/3.74اینچ
نوع چسب	چسب آب(چسباندن لوله با سیستم چسب مذاب اضافی)
سرعت کار	40~75 عدد در دقیقه
توان کل	26 کیلووات / 380 ولت / 50 هرتز 4 سیم / 3 فاز	28 کیلووات/380 ولت/50 هرتز 4سیم/3فاز	30 کیلووات/380 ولت/50 هرتز 4سیم/3فاز
وزن دستگاه	18 تن	20تن	22تن
ابعاد	1400050003100 میلی متر	1500055003100میلی متر	1600060003100میلی متر

پیکربندی

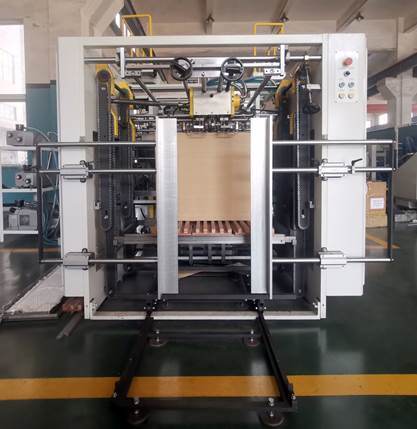

مرحله 1: تغذیه کننده خودکار با سرعت بدون توقف

تغذیه کننده کاغذ از پیش بسته بندی شده برای دستیابی به تغذیه کاغذ با سرعت بدون توقف، که زمان بارگیری و تنظیم کاغذ خام را به شدت صرفه جویی می کند.

مرحله 2: تغذیه کننده خودکار کاغذ

مرحله 3: تیغه برش U دسته

مجهز به 6 عدد که می تواند سمت سطح کیسه و سمت گوسِت را تولید کند.

مرحله 4: واحد تا کردن بالا

مجهز به دستگاه ایمنی سیستم گریتینگ.
فضای مشاهده بزرگ با نرده.
مناسب برای راه رفتن اپراتور و انجام تنظیمات خاص دستگاه.

دستگاه منحصر به فرد صفحه مسی برای جلوگیری از گیر کردن دسته طناب در حین کار و توقف.

مرحله 5: واحد چاک زنی خودکار

تمام ورق های تغذیه شده به این دستگاه نیازی به برش از قبل ندارند.

دستگاه مجهز به واحد چاک زنی خودکار است.
مجهز به نمایشگر عدد دیجیتال برای موقعیت چرخ چاک زنی، تنظیم و کار آسان.

مرحله 6: واحد تا کردن گوسِت

سیستم شکل دهی گوسِت با تیغه مسی به شکل M و مخصوص اندازه ته بزرگ.

مرحله 7: چسباندن کناره لوله

سمت چسباندن می تواند سمت سطح کیسه (سمت بزرگ) یا سمت گوسِت (سمت کوچک) باشد. که می تواند سفارشات مختلف کیسه مشتری را برآورده کند.

مرحله 8: باز کردن ته

نام اختراع: دستگاه باز کردن ته.

مرحله 9: سوراخ کاری

نام اختراع: دستگاه سوراخ کاری دسته.

مرحله 10: چسباندن ته

از چسب آب برای چسباندن ته استفاده می کند.
سیستم گریتینگ دلتا.
دکمه توقف اضطراری.
مجهز به واحد سوراخ کاری با قطر 5 میلی متر و قطر 6 میلی متر.

فاصله سوراخ ها 80 میلی متر و 120 میلی متر است.

در صورت نیاز به اندازه خاص، قبل از سفارش قابل سفارشی سازی است.

کاربردها

برچسب:

محل منبع:	چین
نام تجاری:	PRINTYOUNG
گواهی:	CE
شماره مدل:	KL-220H، KL-350H، KL-450H

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 280000 ~ 299000 Set
جزئیات بسته بندی:	بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای حمل و نقل جاده ای در مسافت های طولانی و انواع م
زمان تحویل:	30 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	10 ست در ماه

	Shanghai Printyoung International Industry Co.,Ltd
	Room 27B, NO,58 New Jinqiao Road, Pudong, Shanghai, China 201206
	86-21-50303885
	pry@printyoung.com

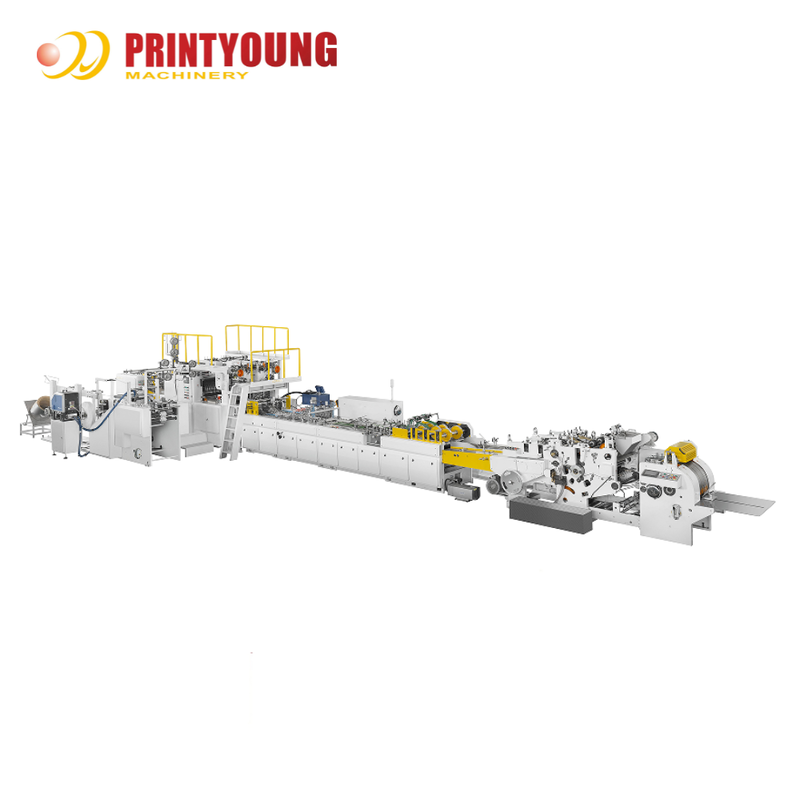

دستگاه کیسه خرید تمام اتوماتیک تغذیه ورق KL-H با موتور طناب کاغذی پیچ خورده با بهره وری بالا
