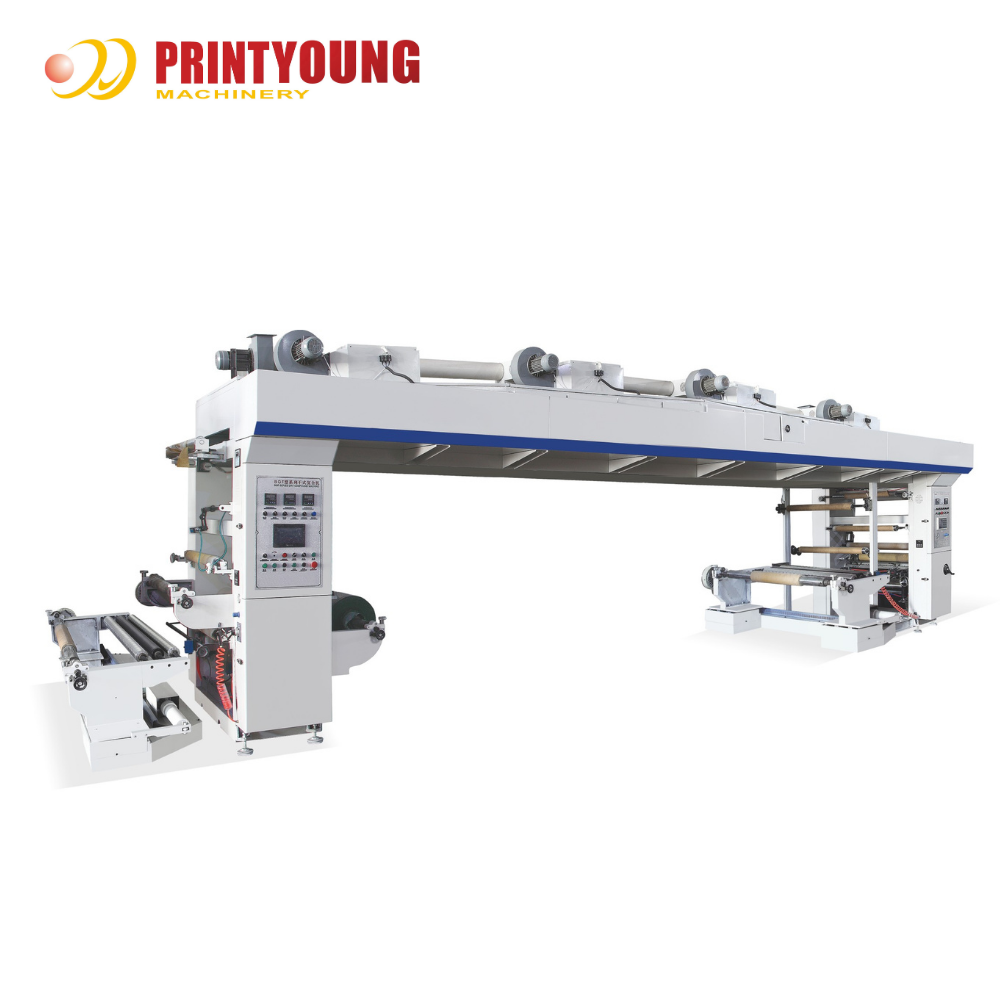

دستگاه لمینیت خشک PRY-1300

ویژگی ها

دستگاه کامپوزیت خشک متوسط سرعت کم مصرف PRY-1300، اجزای الکتریکی، پنوماتیک و مکانیکی را ادغام می کند. این دستگاه از سیستم کنترل برداری سه موتوره استفاده می کند و کشش در بخش خشک توسط سیستم حلقه بسته کشش بازوی نوسانی غلتک شناور کنترل می شود. این دستگاه مجهز به PLC صنعتی و پنل کنترل مرکزی لمسی رنگی 7 اینچی است. تغذیه به صورت دستی توسط ترمز پودر مغناطیسی با خروجی گشتاور ثابت کنترل می شود. این دستگاه دارای استحکام عالی و پایداری عملیاتی است. ساختار آن نفیس و ظاهر آن زیبا است. این دستگاه برای کامپوزیت مواد فیلم مختلف مناسب است. این انتخاب ایده آل شماست.

پارامترهای فنی

حداکثر عرض مواد فیلم	1300 میلی متر
عرض غلتک های راهنما	1350 میلی متر
زیرلایه پوشش داده شده و زیرلایه کامپوزیت	PET 12-60 میکرومتر، BOPP 19-60 میکرومتر، CPP 30-60 میکرومتر، PE 30-100 میلی متر، و غیره. فیلم های مواد رول
حداکثر سرعت مکانیکی	180 متر در دقیقه
حداکثر سرعت کار	20 تا 160 متر در دقیقه
حداکثر قطر اولین غلتک تغذیه	Φ 600 میلی متر
حداکثر قطر دومین غلتک تغذیه	Φ 600 میلی متر
حداکثر قطر غلتک دریافت کننده	Φ 800 میلی متر
محور برای دریافت و غلتک های تغذیه	محور قابل باد شدن هوا
قطر هسته غلتک های دریافت کننده و تغذیه	Φ 3 اینچ، قطر داخلی Φ 76 میلی متر قطر خارجی: Φ 92 میلی متر
محدوده کشش	3 تا 30 کیلوگرم
طول کل کوره	9000 میلی متر (تقسیم شده به 4 منطقه)
حداکثر دمای کوره	100 درجه سانتیگراد
روش خشک کردن	خشک کردن با هوای گرم با گرمایش الکتریکی
منبع تغذیه	سه فاز 380 ولت، 50 هرتز
توان گرمایش الکتریکی	90 کیلووات
توان کل	تقریباً 110 کیلووات
ابعاد دستگاه	تقریباً 10500 * 3200 * 3200 میلی متر
وزن دستگاه	تقریباً 6 تن

پیکربندی

بخش اول باز کردن رول

1. قاب باز کردن رول مستقل تک ایستگاه کاری. تصحیح انحراف خودکار فوتوالکتریک.
2. محدوده تنظیم دستی افقی رول مواد: ± 20 میلی متر
3. کشش باز کردن رول اول: ترمز مغناطیسی 100 نیوتن متر
4. کشش باز کردن رول دوم: ترمز مغناطیسی 100 نیوتن متر
5. کشش باز کردن رول سوم: ترمز پودر مغناطیسی 150 نیوتن متر
6. محدوده کشش: 3-50 کیلوگرم

واحد چسب زنی

1. روش چسب زنی، چسب زنی کمی با غلتک مش است. توسط یک موتور جداگانه هدایت می شود.
2. غلتک مش چسب زنی یک غلتک جدا شده با شفت غلتک است. ساختار فشار دهنده پنوماتیک، تعویض آسان.
3. دستگاه خراش دهنده سنگین یک کلاچ فشار دهنده هوای فشرده است که به صورت افقی هدایت می شود.

موقعیت های جلو، عقب، بالا و پایین و موقعیت های زاویه ای خراش دهنده را می توان به صورت دستی تنظیم کرد.
4. قیف چسب از فولاد ضد زنگ ساخته شده است، موقعیت های بالا و پایین را می توان به صورت دستی تنظیم کرد.
5. قطر غلتک مش: Φ 160 میلی متر، قطر غلتک لاستیکی فشار دهنده: Φ 120 میلی متر، واحد چسب زنی از موتور فرکانس متغیر نوع YVP132S-4 استفاده می کند، توان: 3 کیلووات

بخش کوره

1. کوره 9 متری. تقسیم شده به 4 منطقه، کوره هوای کاملاً محصور دو بدنه.
2. دمای هر منطقه کوره به طور خودکار کنترل می شود، دما توسط کنترل دما نمایش داده می شود.
3. هر منطقه کوره مجهز به سیستم خشک کردن هوای گرم جداگانه، هر گروه از بخاری های الکتریکی (15 کیلووات) برای صرفه جویی در انرژی است.
4. باز شدن جعبه بالایی کوره توسط سیلندر هوا کنترل می شود و مجهز به دستگاه میله پشتیبانی ایمنی است.
5. خط لوله اگزوز مرکزی.
6. کل کوره با فشار منفی طراحی شده است.
7. کوره دارای اقدامات عایق حرارتی و حفظ حرارت است.
8. حجم هوا ورودی و خروجی غلتک مش در هر منطقه کوره قابل تنظیم است.
9. غلتک راهنما در کوره غلتک فعال است و با سرعت یکسان با دستگاه اصلی می چرخد.
10. پس از کوره یک سیستم تصحیح انحراف خودکار اولتراسونیک وجود دارد.
11. پارامترها:

توان لوله گرمایش الکتریکی فولاد ضد زنگ به شکل W: 1.2 کیلووات در هر ردیف

توان دمنده گریز از مرکز نوع DF9-1: 2.2 کیلووات (موتور تطبیق دهنده نوع Y90L-2، 4 مجموعه)

حداکثر دمای کوره: 100 درجه سانتیگراد

تعداد نازل های دمنده: 32 (8 × 4)

قطر غلتک راهنما در کوره: Φ 70 میلی متر

بخش کامپوزیت

1. غلتک کامپوزیت غلتک فعال است، توسط 1 موتور اصلی هدایت می شود، سرعت خطی سطح غلتک کامپوزیت با سرعت خطی غلتک مش چسب زنی همگام سازی می شود.
2. غلتک فشار دهنده کامپوزیت توسط دو سیلندر پنوماتیک برای باز و بسته شدن کنترل می شود. فشار قابل تنظیم است.
3. غلتک کامپوزیت توسط روغن رسانا گرم می شود، گرما از طریق گردش روغن رسانا به سطح غلتک کامپوزیت منتقل می شود و دمای سطح غلتک کامپوزیت را در کل جهت عرض یکنواخت می کند که برای اطمینان از کیفیت محصول کامپوزیت مفید است.
4. درام گرمایش کامپوزیت و مکانیزم غلتک فشار دهنده: گرمایش از طریق درام گرمایش کامپوزیت انجام می شود. ماده لایه لاستیکی غلتک فشار دهنده کامپوزیت لاستیک سیلیکونی مقاوم در برابر حرارت است، سختی Shore A 80-85 درجه. حداکثر دمای سطح غلتک کامپوزیت 80 درجه سانتیگراد، حداکثر فشار 500 کیلوگرم است.
5. دمای سطح غلتک کامپوزیت (دمای کامپوزیت) به طور خودکار توسط دمای ثابت کنترل می شود.
6. پارامترها:

قطر غلتک فولادی کامپوزیت: Φ 320 میلی متر.

قطر غلتک لاستیکی فشار دهنده: Φ 160 میلی متر.

ماده لایه لاستیکی غلتک فشار دهنده کامپوزیت لاستیک کوپلیمر مقاوم در برابر حرارت است، سختی Shore A 80-85 درجه.

موتور اصلی موتور فرکانس متغیر YVP132M-4 است، توان: 5.5 کیلووات.

بخش قرقره

1. ایستگاه کاری تک دریافت کننده مواد.
2. شفت باز کردن رول توسط یک موتور فرکانس متغیر جداگانه هدایت می شود.
3. غلتک نوسانی میراگر هوای فشار ثابت و سیستم تشخیص کشش رمزگذار چرخشی.
4. شفت مواد از شفت قابل باد شدن Φ 3 اینچ استفاده می کند.
5. کنترل خودکار حلقه بسته کشش دریافت کننده.
6. دستگاه غلتک فشار دهنده قرقره مواد توسط سیلندر هوا کنترل می شود.
7. پارامترها:

موتور سروو قرقره. توان: 7.5 کیلووات

محدوده تنظیم دستی افقی قرقره مواد: ± 20 میلی متر

محدوده کشش: 3-30 کیلوگرم.

برچسب:

محل منبع:	چین
نام تجاری:	PRINTYOUNG
گواهی:	CE
شماره مدل:	PRY-1300

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 32000 Set
جزئیات بسته بندی:	بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای حمل و نقل جاده ای در مسافت های طولانی و انواع م
زمان تحویل:	60 روز کاری
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	10 ست در ماه

حداکثر عرض مواد فیلم:	1300 میلی متر	عرض غلتک های راهنما:	1350 میلی متر
حداکثر سرعت مکانیکی:	180 متر در دقیقه	حداکثر سرعت کار:	20 تا 160 متر در دقیقه
محدوده کشش:	3 تا 30 کیلوگرم	طول کل فر:	9000mm (تقسیم شده به 4 منطقه)
حداکثر دمای فر:	100	روش خشک کردن:	گرمایش الکتریکی خشک کردن هوای داغ
منبع تغذیه:	3 فاز 380 ولت 50 هرتز	برق گرمایش برق:	90 کیلو وات
