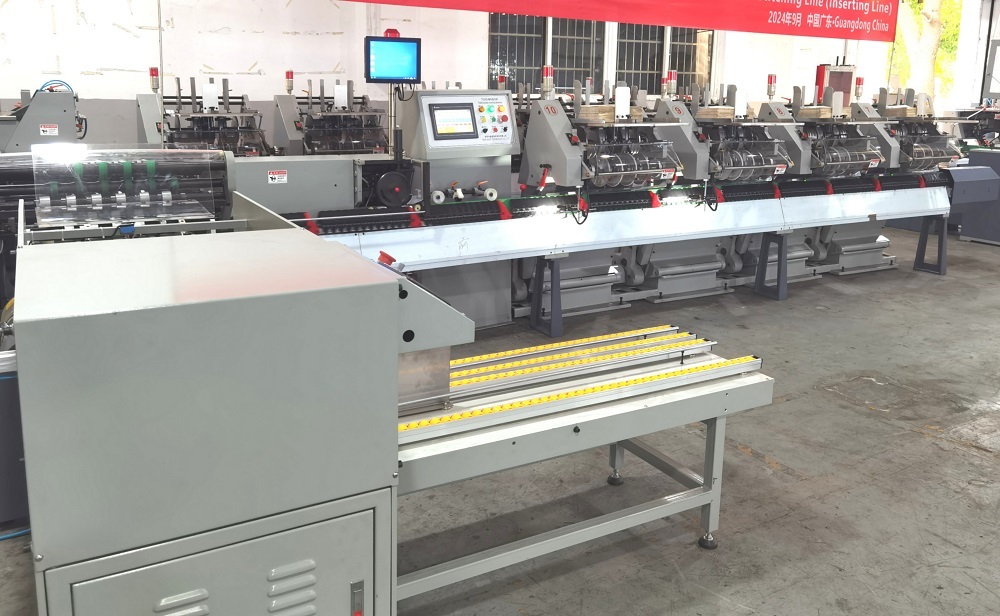

Name: خط تولید ماشین ورودی اسید PRY-450Y
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRY-450Y
Price: 42000 USD
Availability: InStock

دستگاه ورودی اسد PRY-450Y

ویژگی ها

دستگاه ورودی شلوار PRY-450Y از طریق سوار شدن یک کتاب به وسط کتاب دیگر است، تا عملکرد صفحات آستین را به دست آورد.آن را به طور عمده مناسب برای کار کتاب و کتاب تصویر.
این ماشین مجهز به قسمت ماشین بسته بندی است که می تواند صفحه آستین + پیوند بسته بندی سوار را تحقق بخشد و همچنین می تواند با یک ماشین برش کتاب سه طرفه مجهز باشد، یعنییک خط اتصال با اسب، برای تحقق عملکردهای تنظیم صفحه خودکار، پیوند و برش.

پارامترهای فنی

حداکثر فرمت	450*320 میلی متر
حداقل فرمت	148 * 105 میلی متر
حداکثر ضخامت محصولات نهایی	8 میلی متر
منبع برق	380V 50Hz
قدرت کلی	۱۲ کیلو وات
حداکثر سرعت چرخش ماشین	10000 r/h
وزن خالص ماشین	4 T
ابعاد مرزی (4 گروه)	7200 * 3200 * 1500 میلی متر

1دستگاه جمع آوری؛ پمپ هوا؛ جعبه الکتریکی؛

4ماشین پرتاب کتاب؛ 5. کتاب جمع کننده.

پیکربندی

دستگاه جمع آوری

1.اونا دارای سوئیچ های انتخاب حالت تولید برای 1: 1 و 1:2و همچنین یک سوئیچ انتخاب موقعیت خالی که برای تنظیم آسان است.
2.آن مجهز به چراغ های ایمنی و سیگنال خطای، دکمه های شروع / توقف است.
3دستگاه جمع آوری یک ساختار دو گیره ای را اتخاذ می کند که ثبات عملکرد ماشین را بهبود می بخشد.
4از نوزل های مکش متعدد برای تغذیه کاغذ استفاده می کند،ثابت بودن کتابچه های سقوط را تضمین می کند و برای کتابچه های مشخصات مختلف مناسب است.
5از یک کام برای کنترل فشار هوا و زمان استفاده می شود، که به هر کتابچه اجازه می دهد تا با دقت سقوط کند.
6مکانیسم چنگال دستگاه جمع آوری بهبود یافته است. یک دستگاه چنگال باز شدن به صورت شکاف چنگال استفاده شده است که مکانیسم چنگال را با دوام می کند.با پد های لاستیکی مصنوعی مقاوم در برابر فرسایشنیروی حمل گیرنده بر روی کتابچه ها افزایش می یابد.

دستگاه جمع آوری

1اصول کار
در دستگاه جمع آوری، محور انتقال پایه، سه گروه محور چرخش را حرکت می دهد و یک دایره را تشکیل می دهد.و سه گروه محور به طور مداوم با حفظ برخی از روابط موقعیت نسبی چرخش می کننددر هنگام جمع آوری، ورق های تاشو با لبه 6 ± 1 میلی متر را بر روی صفحه قرار دهید. دو سر مکش 1 ورق را در پایین مکش می کند و به پایین می کشد و سپس،ورق نیز توسط دو پنجه گاز گرفتن در چرخ گاز گرفتن کاغذ چرخش خواهد شد 3در این زمان، سر مکش 1 باید بلافاصله مکش را متوقف کند. چرخ گاز گرفتن کاغذ و سپس ورق کاغذ را از صفحه بیرون بکشد.پس از انتقال ورق به براکت تنظیم 4، پنجه گاز 2 باید بلافاصله ورق کاغذ را که در این زمان با تکیه بر مجموعه ای از رول های چسبنده منتقل می شود ، آزاد کند.با چرخش مداوم چرخ گاز کاغذ ،ورق کاغذ توسط حامل پیش تنظیم شده 5 مسدود خواهد شد و کمی باقی می ماندبعد از آن، دندان های ورق فولادی 6 بر روی یک مجموعه از چرخ تقسیم ورق کاغذ 10 ورق کاغذ را به لبه بلند ورق کاغذ منتقل می کند و از آن به بعد لبه طولانی را گاز می گیرد.لبه بلند و لبه کوتاه جدا می شوند.لبه کوتاه توسط قلاب تقسیم ورق کاغذ 7 بر محور یک مجموعه دیگر از چرخ تقسیم ورق کاغذ 11 متصل می شود. سپس ورق کاغذ شروع به کاهش می کند و توسط سرهای مکش 8 و 9 مکش می شود.ورق کاغذ به اندازه ای باز خواهد شد زمانی که آن را به موقعیت افقی می شود، و دندان ها 6 و قلاب 7 با ورق کاغذ جدا می شوند. سر های مکش به طور مداوم ورق کاغذ را گسترش می دهند و تا زمانی که دو سر مکش در همان زمان مکش را متوقف کنند، پایین می آیند.در اين زمان، ورق کاغذ از دست خواهد افتاد و بر روی نوار برای سقوط کتاب 14 سقوط خواهد کردزنجیره جمع آوری کتاب به صورت متوالی ورق کاغذ را روی نوار کتاب فشار می دهد و کتاب های جمع آوری شده را به موقعیت های شناسایی و اتصال منتقل می کند.
2تنظیم قسمت های مختلف
در هنگام تنظیم، سطح تغییر دنده باید در یک موقعیت خنثی قرار گیرد تا عملکرد ایمن را تضمین کند.در هنگام جمع آوری،ورق های کاغذی که به صورت امضا پیچیده شده اند باید بر روی صفحه قرار گیرند.لبه کوتاه باید روی بالای آن قرار گیرد.و صفحات کتاب نباید بیشتر از صفحات کتاب باشد. هرچه شکل کتاب بزرگتر باشد، صفحات کتاب هایی که قرار می گیرند کمتر خواهند بود.پشت کاغذ کتاب باید به طور محکم در برابر صفحه کتاب فشار دهد.در حالی که کتاب 5 باید به طرف دیگر کاغذ کتاب تکیه کند اما نه بیش از حد محکم. فاصله 1-2 میلی متر بین هر دو طرف کاغذ کتاب و کتاب 1 باقی بماند.موقعیت امضاها توسط چرخ گاز گرفتن کاغذ در اطراف کتاب است.کتاب 1.2 و مسطح لمس شده توسط کاغذ کتاب در پشت می تواند به یک عمودی یا یک مسطح خم شده با سمت پایین به داخل چرخش کند.اما آن را به عرض لبه کاغذ کمی توسط پنجه گاز گرفتن در چرخ گاز گرفتن کاغذ کاهش خواهد کرد.

(1) پیچ 3 و 4 را تنظیم کنید تا نوک آنها با کاغذ کتاب تماس داشته باشد، که می تواند به عنوان صفحه استفاده شود.یک دستگاه بالش هوا 6 وجود دارد تا اطمینان حاصل شود که کاغذ های کتاب را می توان به راحتی انتخاب کردحجم تنفس را می توان بر اساس اندازه ورق و مقدار کتاب های قرار داده شده تنظیم کرد.دهان 2 نفوس باعث می شود پشت امضا گشوده و آن را می تواند با حرکات کاغذ تقسیم زبان 1 هماهنگ، تا سر مکش بتواند امضاها را یک به یک مکش کند

(2) تنظیم اندازه ورق
بلوک گج 1 با پیچ ها ثابت می شود و موقعیت آن با توجه به اندازه ورق کتاب تنظیم می شود.ارزش مقیاس در براکت تنظیم کتاب نشان دهنده عرض کتاب استاگر لبه های بلند و لبه های کوتاه کاغذ وجود داشته باشد، باید اطمینان حاصل شود که چهار دندان ورق فولادی لبه های بلند و لبه های کوتاه کاغذ را در کنار هم گاز می گیرند.پشت کتاب باید با اندازه بلوک 1 تماس داشته باشد.ارتفاع بلوک گج 1 نیز باید به طور مناسب بسته به سرعت جمع آوری تنظیم شود.
هنگامی که کاغذ های کتاب با فرمت بزرگ جمع می شوند، رولر روی قفسه کتاب 2 در وسط به صورت برعکس نصب می شود تا موقعیت فشار کتاب را افزایش دهد.تنش از بهار 4 و 5 می تواند با تغییر موقعیت خود را تنظیم شوددر طول کار، برای ورق های نازک، فشار پرنده کوچک اتخاذ می شود، در حالی که برای ورق های ضخیم، فشار پرنده نسبتا بزرگ اتخاذ می شود.

(3) تنظیم ورق تک بدون لبه های بلند و کوتاه
تنش بهار 4 و 5 باید به حداقل تنظیم شود، علاوه بر این، لازم است که قلاب تقسیم کاغذ 7 از دندان های ورق فولادی 6 را جدا کنید.و نصب کتاب سقوط دکمه های 12 و 13،و کاغذ های کتاب را به دلیل مکش به تنهایی تقسیم کنید. وقتی که سر مکش در همان زمان مکش را متوقف کند،کاغذ کتاب در امتداد دوپاش سقوط کتاب 12 و 13 سقوط خواهد کرد و بر روی نوار برای سقوط کتاب 13 سقوط خواهد کرد.

(4)تنظیم زنجیره انتقال
پس از یک دوره کار،اگر زنجیره انتقال طول بکشد، چرخ منحرف1 می تواند برای تنش تنظیم شود.
هنگامی که کلاه های مکش روی دو مجموعه از محور های تقسیم ورق اشتباه قرار گرفته اند و نیاز به تنظیم دارند، دو چرخ دو یا سه می توانند ابتدا باز شوند.و سپس محور باید به طوری که با سر مکش ها هماهنگ شود چرخش کند.و سپس چرخ چرخ را ثابت کنید. در صورت تنظیم، توجه به رابطه موضعی نسبی بین دو مجموعه محور و مجموعه محورهای فوق پرداخت می شود.

(5) تنظیم شیر
لازم به ذکر است که تنظیم دریچه هوا به طور مستقیم بر ثبات عملکرد دستگاه جمع آوری تاثیر می گذارد.
پمپ هوا به قسمت های مختلف از طریق لوله مکش 1 و لوله تنفسی 2 حرکت می کند.
از طریق تنظیم پوشش بلوک دریچه 3، مکش و زمان توقف سر مکش 1 را می توان کنترل کرد.پوشش بلوک شیر 3 باید تنظیم شود تا زمانی که کاغذ کتاب توسط دو پنجه گاز همزمان گاز گرفته شود و مکش بلافاصله متوقف شود.در غیر اینصورت، سر های مکش به راحتی آسیب می بینند.
از طریق تنظیم پوشش بلوک شیر 4، زمان باز و بسته شدن سر مکش 9 بر روی مجموعه ای از شیفت های چرخ تقسیم کننده کاغذی در نزدیکی اپراتور می تواند کنترل شود.از طریق تنظیم پوشش بلوک دریچه 5زمان باز کردن و بسته شدن سر مکش 8 روی مجموعه دیگر از قطب های چرخ تقسیم کننده کاغذ را می توان کنترل کرد. دو سر مکش باید حرکات مشابهی داشته باشند.به عبارت دیگر، در همان زمان شروع مکش و متوقف کردن مکشبه این ترتیب، هنگامی که امضا در نوار کتاب سقوط می کند، هیچ تغییر در جهت رخ نمی دهد و منجر به شناور شدن به پایین می شود.آن را می تواند به اندازه ورق بستگی به اطمینان از سقوط قابل اعتماد بر روی میله برای سقوط کتاب.
مقدار باد دادن بالش هوا بر روی صفحه قرار دادن کتاب باید در سطح مناسب حفظ شود.وقتی کاغذ های کتاب قرار داده شده زیاد باشند،مقدار باد دادن باید افزایش یابد،برعکس.

لوله های 6 و 8 برای پرتاب جریان هوا نصب شده اند. هنگام جمع آوری کاغذ های کتاب نازک، کاغذ های کتاب برای سقوط کتاب به طور دقیق بر روی میله سقوط نمی کنند.لوله های تنفسی می توانند نقش کمکی داشته باشندجریان هوا باید عمودی به سطح کتاب باز باشد تا روند سقوط را تسریع کند.

(6)عملیات حمل و نقل ترکیبی
هنگامی که واحد ماشین دسته بندی حمل و نقل ترکیبی را انجام می دهد،آن را باید کنترل دستگیره از اولین به موقعیت اتصال موتور یک به یک با توجه به دنباله همپوشانی حملپس از بسته شدن دسته، هر دستگاه جمع آوری باید نشانهای سقوط را دقیقاً در موقعیت وسط دو صفحه حمل ریز از زنجیره جمع آوری کتاب متحرک بخیه دار قرار دهد.با حرکت صفحه های ناقل دم,the books on the bar for falling book of each collating machine will press against the sides of the conveyor plates and will be transmitted to the book gathering chain gradually and enter the binding position.
هنگامی که یک دستگاه جمع آوری به حمل و نقل ترکیبی تبدیل می شود و امضا اتفاق می افتد بر روی یک صفحه حمل و نقل دم یا یک موقعیت بسیار نزدیک به یک صفحه حمل و نقل دم،باعث عدم دقت یا بی ثباتی در جمع بندی می شود.در این زمان، دستگیره دستگاه دسته بندی باید باز شود و در زمان مناسب دوباره بسته شود.

ماشین پرتاب کتاب

(1) دستگاه تشخیص
It is consisted of two parts including distributed detection and general thickness detection which are used to prevent the books with missing pages from binding or being mixed with the finished products after trimming.
دستگاه های تشخیص توزیع شده از اصل تشخیص فوتو الکتریکی استفاده می کنند و در هر دستگاه جمع آوری نصب می شوند.و روشنایی به راستی برای یک بار سایه زده خواهد شد.، و دستگاه الکتریکی در یک لحظه خاص در طول فرآیند بررسی را انجام می دهد.سوئیچ بازتاب دهنده فتو الکتریکی یک سیگنال امضا را در زمان تشخیص از دست می دهد.از طریق کنترل تشخیص امضا توسط یک کامپیوتر، نشانگر تغییر امضا در سر ماشین می تواند به درستی نشان دهد که کدام دستگاه دسته بندی از دست رفته است.اگر امضای گمشده به طور مداوم یا مکرر رخ دهد،کاربر باید به بررسی بیشتر دستگاه جداسازی بپردازد تا علت کار غیرطبیعی را پیدا کند تا بتواند آن را به موقع اصلاح کند.
تشخیص ضخامت عمومی می تواند ناکافی بودن تشخیص توزیع شده را جبران کند، یعنیزمانی که امضاها پس از عبور از تشخیص فوتو الکتریکی در طول فرآیند انتقال در زنجیره جمع آوری کتاب به پایین می روندبرای جلوگیری از این که آنها را برای یک کتاب معمولی در نظر گرفته شود، پیش از بسته بندی کتاب باید یک تشخیص ضخامت عمومی انجام شود تا تأیید شود که آیا کتاب با الزامات مربوطه مطابقت دارد.
در طول تشخیص،یک جفت از رول های بالا و پایین 1 و 3 امضای در حال عبور را تشخیص می دهند.با افزایش سوئیچ اهرم سوئیچ 2،با بلوک 4 تماس برقرار می شود.در این زمان، اگر چرخ شناسایی کتاب 1 با فلش Maglev به سمت پایین با رول پایین شناسایی کتاب 3 هماهنگ باشد،لازم است که رول 8 به وسط شکاف کام 7 تنظیم شود.اگر در چنین لحظه ای کوتاه، بلوک تماس 4 به وسط دو بلوک 5 وارد شود، پیچ 9 می تواند تنظیم شود تا دو نقطه تماس 11 متصل شوند.که به این معنی است که ضخامت کلی طبیعی است.

اگر از دست رفتن صفحه منجر به کاهش یا افزایش ضخامت کلی کتاب شود، بلوک تماس 14 نمی تواند به وسط بلوک 5 وارد شود، در عوض،به سمت جانبي فشار ميارهدر همین حال، سطح سوئیچ به سمت پایین حرکت می کند، که باعث می شود دو نقطه تماس 11 قطع شوند، و سیگنال نشان می دهد که ضخامت کلی اشتباه است.
این دو نوع سیگنال مربوط به صفحه گم شده یا صفحه بیش از حد پس از دستگاه الکتریکی می تواند باعث عمل دریچه مغناطیسی کنترل کننده مغناطیسی خیاط شود.هنگامی که یک کتاب با صفحه گمشده یا صفحه بیش از حد به موقعیت استیپلینگ منتقل می شوددر همین حال، از طریق کنترل جابجایی، کامپیوتر می تواند عمل دریچه مغناطیسی در واحد انتقال کتاب را کنترل کند و کتاب را به سطل زباله تحویل دهد.

(2) دستگاه انتقال ماشین

قدرت واحد ماشین جمع آوری توسط خیاط از طریق اتصال جهانی منتقل می شود.
در مورد ترمز کامل مکانیسم،اول تر ترمز پویا بر روی موتور انجام می شود و سپس ترمز خاموش بر روی ترمز الکترومغناطیسی انجام می شود.از طریق تغییر فرکانس خروجی اینورترسرعت های نامتناسبی ماشین می تواند موتور ناهم زمان را کنترل کند.

استفاده و تنظیم خیاط

به طور کلی، بخیه باید به ترتیب زیر تنظیم شود.

(1) تنظیم پایه پای خم کننده سر خیاط بر اساس اندازه فولیو

اول، سر خیاط را روی صفحه نصب سر خیاط متناسب با خط میانه قرار دهید ((با توجه به الزامات خیاط سرنشین در مورد فاصله استپیلر کتاب ها).و بعد پیچ 27 رو ببندو پا 20 خم کننده را بعد از اینکه آن را با چاقوی وسط سر بخیه قرار داد، و در همان زمان صفحه راهنمای 28 را نصب کنید.

(2) بسته به اندازه فولیو زنجیره جمع آوری کتاب را تنظیم کنید
با توجه به بخیه ساز، زنجیره جمع آوری کتاب باید در یک موقعیت صحیح قرار گیرد تا بخیه سرنشینی به موقعیت های مورد نظر کتابها توزیع شود.در صورت تنظیم،اول، کتاب برای بسته بندی باید بر روی زنجیره جمع آوری کتاب قرار داده شود، فشار برش را در برابر صفحه ناقل دم قرار دهید،و دستگاه را به صورت دستی کار کنید تا زنجیره جمع آوری کتاب و سرپوش به طور همزمان به جلو حرکت کند.. وقتي سرعتشون مثل هم باشه، يعني در حالت نسبتا ايستاتيک باشن، کار دستي رو متوقف کنينپیچ 1 را گشاده و چرخ دست 2 را چرخش دهید تا کتاب در زنجیره جمع آوری کتاب به جای مناسب برای بسته شدن توسط بخیه صندلی منتقل شودو سپس پیچ 1 را محکم کنید تا موقعیت مناسب کیل در کتاب تضمین شود.

(3) تعدیل موقعیت برای کتاب فورکی.
موقعیت صحیح برای شکاف کتاب می تواند باعث شود کتاب هایی که از قفسه انتقال کتاب در خیاط بیرون می روند دقیقاً در وسط دو براکت انتخاب کتاب از تراشه دار سه چاقو قرار بگیرند.
تعیین زمان فورک کردن کتاب:وقتی کادر 6 یک کتاب را به بالاترین موقعیت فورک می کند، چوب اتصال 2 سر را به سمت چپ می کشد و باز می گردد.اما باید فاصله 60 تا 65 میلی متری را با قفسه انتقال نگه دارد.سپس دنده ی میانگین 1 را نصب کنید تا بتواند تضمین کند که کتابی که از آن بیرون کشیده شده است می تواند در موقعیت مناسب سقوط کند.
لازم به ذکر است که سرعت کتاب فورکی با سرعت خود ماشین ارتباط نزدیک دارد و اصلاح مناسب بر اساس تجربه استفاده انجام می شود.

(4) تنظیم دستگاه تشخیص
تشخیص توزیع شده عمدتاً سوئیچ عکاسی فوتو الکتریکی را تنظیم می کند و در موقعیت نسبی بین فیلم های بازتاب دهنده بر روی میله برای سقوط کتاب نصب می شود.پرتو نور باید با موقعیت صحیح هماهنگ باشد..
تشخیص صفحه کامل به طور عمده ارتفاع نصب دو سوئیچ فوتو الکتریکی بازتاب دهنده را در هر دو طرف زنجیره جمع آوری کتاب و تراز پرتو نور تنظیم می کند.با توجه به موقعیت عرض کتاب بسته بندی در زنجیره جمع آوری، پرتوهای نور سوئیچ های عکاسی فوتو الکتریکی باید در زیر کاغذ کتاب با فاصله 5-10mm قرار گیرند.اگر کاغذ کتاب در طول انتقال در زنجیره جمع آوری کتاب منحرف باشد،کاغذ های کتاب در هنگام عبور از موقعیت تشخیص، پرتو نور را محافظت می کنند، و سوئیچ های فتو الکتریکی سیگنال ارسال می کنند و کتاب را به عنوان یک محصول منسوخ دور می اندازند.
در صورت تنظیم سنجش ضخامت کلی،کتاب های معمولی برای پیوند باید تحت چرخ منحرف 1 قرار گیرند.دستگاه را به صورت دستی کار کنید و تیر روی چرخ عجیب را به سمت پایین حرکت دهیددر این زمان، تنظیم 6 را چرخش دهید، رولر پایین 3 تشخیص کتاب را برای فشار دادن کتاب در درجه مناسب بالا ببرید، و سپس مغز 13 را کمی تنظیم کنید.به طوری که شکاف عمودی مناسب می تواند زمانی که بلوک تماس 4 وارد وسط دو بلوک 5 باقی بماندبعد از آن، ماشین را به یک دایره برگردانید، اگر بلوک ها بتوانند آزادانه وارد شوند، این بدان معنی است که کتاب با استانداردهای ضخامت طبیعی مطابقت دارد.خياط به صورت مغناطيسي در حال تعليق بر روي جايگاه پيوند است..

اندازه شکاف بین دو بلوک 5 و بلوک تماس 4 را می توان به طور کلی به محدوده 0.5 ~ 2mm تنظیم کرد.شکاف را می توان به طور مناسب بزرگ کرداگر فاصله بزرگ باشد حساسیت بالاست.اما اگر خطای انباشته شده ناشی از ضخامت متغیر کتاب ها از محدوده اندازه گیری فراتر رود، ممکن است منجر به خرابی دستگاه شود.

برچسب:

محل منبع:	چین
نام تجاری:	PRINTYOUNG
گواهی:	CE
شماره مدل:	PRY-450Y

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	USD 42000 Sets
جزئیات بسته بندی:	بسته بندی های ضد رطوبت و ضد شوک را اتخاذ می کند که برای حمل و نقل جاده ای از راه دور و انواع مختلف ش
زمان تحویل:	60 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	10 ست در ماه

حداکثر قالب:	450 * 320 میلی متر	حداقل قالب:	148 * 105 میلی متر
حداکثر ضخامت محصولات نهایی:	8 میلی متر	منبع برق:	380 ولت 50 هرتز
قدرت کلی:	12 کیلو وات	حداکثر سرعت چرخش ماشین:	10000 دور در ساعت
وزن خالص دستگاه:	4 ت	ابعاد مرزی (4 گروه):	7200 * 3200 * 1500 میلی متر
