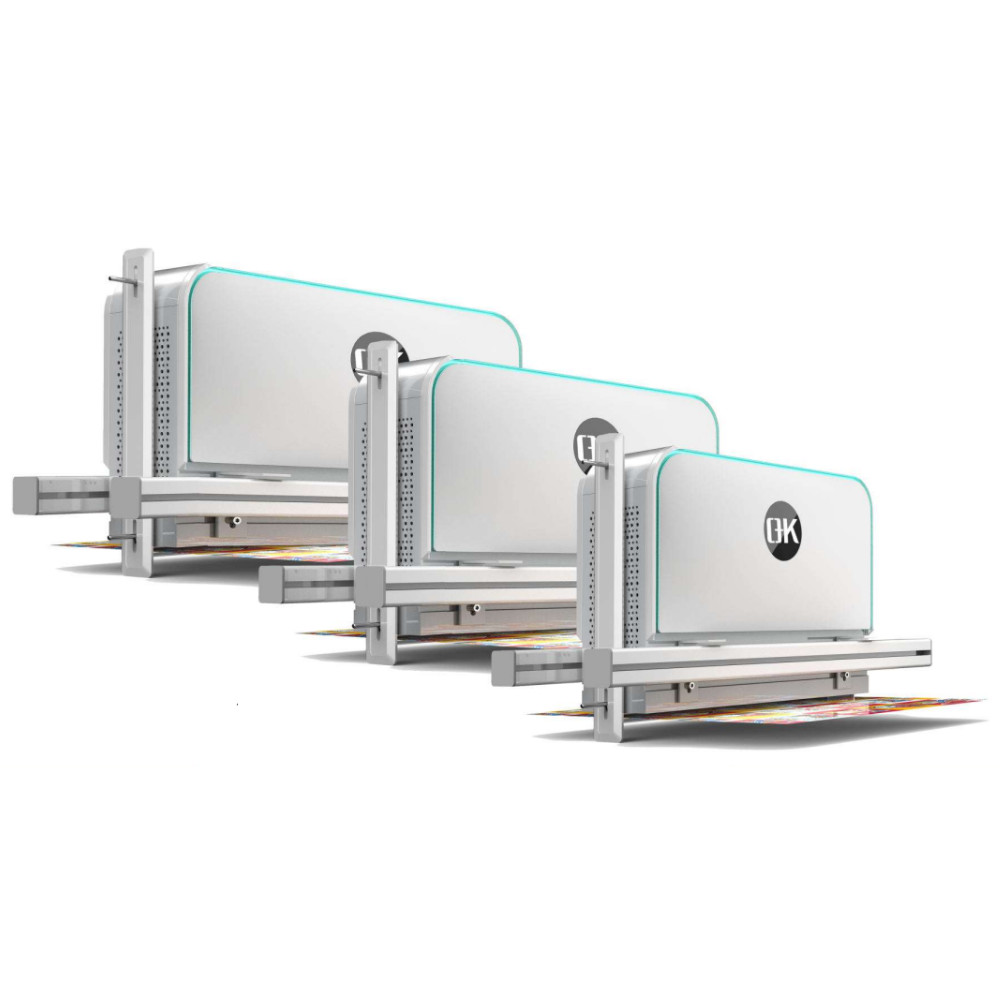

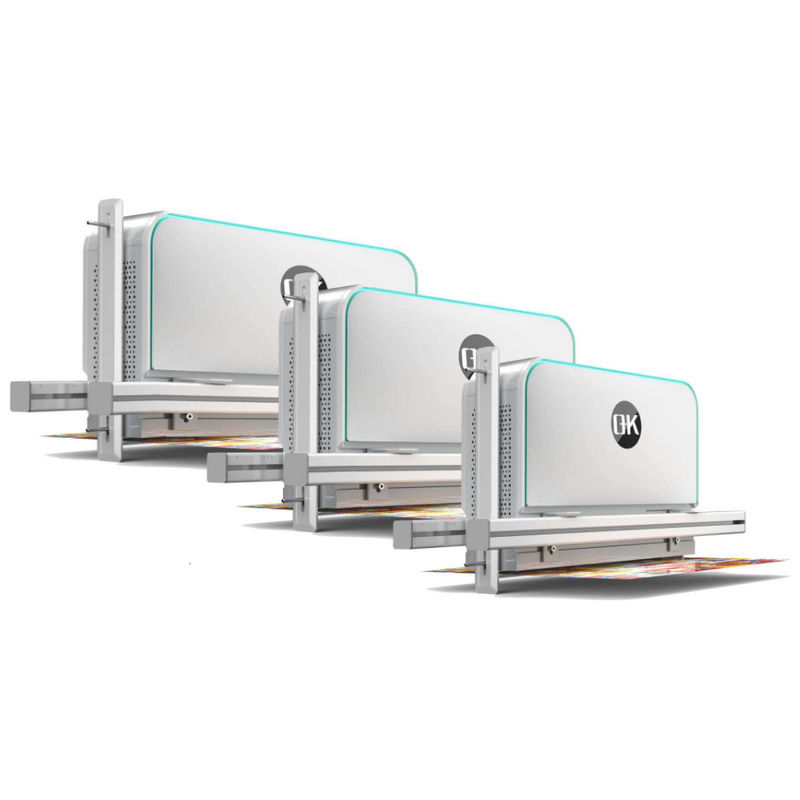

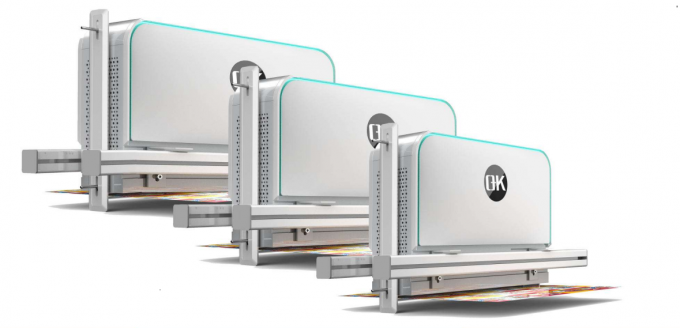

سیستم بازرسی بصری آنلاین OK-4000

ویژگی ها

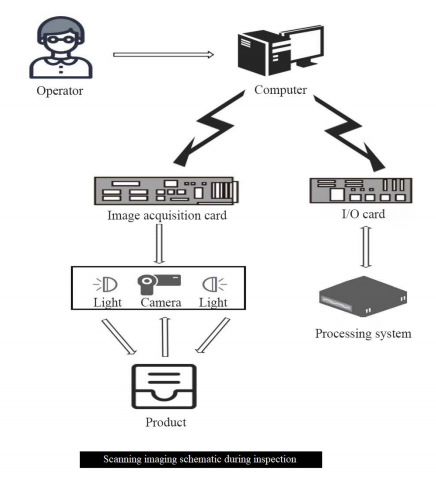

سیستم بازرسی بصری آنلاین یک سیستم بازرسی کیفیت با سرعت بالا برای نقص های سطح چاپ است. این بر اساس فناوری بینایی ماشین برای دستیابی به 100٪ بازرسی محصولات است.اصل این است که با استفاده از یک دوربین اسکن خط با سرعت بالا برای اسکن شی مورد بررسی برای به دست آوردن تصویر از سطح چاپی محصولکه توسط کارت تصویربرداری به داده های دو بعدی رنگ تبدیل می شود و برای پردازش در زمان واقعی به کامپیوتر صنعتی ارسال می شود.تصویر به طور مستقیم بر روی رابط کاربری انسان برای مرجع اپراتور نمایش داده می شود.از سوی دیگر،این پردازنده برای شناسایی و تجزیه و تحلیل تصویر جمع آوری شده استفاده می شود و سپس نتیجه را به سیستم کنترل برای پردازش توسط پرسنل کنترل کیفیت بارگذاری می کند.

معرفی یک سیستم بازرسی نقص 100٪،از مشاهده تمام فریم،به عدم وجود تشخیص استاندارد + تشخیص تخلیه زباله،به سیستم دقیق تشخیص تمام فریم + جریان کار.با کمک طراحی ماژولارمشتریان می توانند تمام نیازهای خود را در یک مجموعه از سیستم ها از طریق ماژول های اختیاری تحقق بخشند.سیستم از یک منبع نور محدوده ویژه برای بهبود کنتراست بین برچسب شفاف و کاغذ پشتیبان استفاده می کنداین که آیا کاغذ پشتیبان شفاف است یا غیر شفاف، یا حتی سفید، سیستم می تواند تشخیص را تکمیل کند.آن را می تواند تشخیص تقریبا تمام برچسب های شفاف برای عدم استاندارد و زباله های کثیفبرای برچسب های خالی، این سیستم دارای مزیت مطلق است. این سیستم می تواند به طور آزادانه بین منبع نور معمولی و منبع نور محدوده ای تغییر کند.
سرعت تصويري: 30 فریم در ثانیه
حداکثر سرعت بازرسی:150m/min-500m/min (بر اساس مدل سیستم انتخاب شود).
حداکثر عرض بازرسی:180mm-1100mm (بر اساس مدل سیستم انتخاب شود).

100٪ مشاهده کامل: پوشش تنظیمات بوگ و کل فرآیند تولید
کیفیت تصویر HD: بر اساس دوربین با وضوح بالا
ثبات تصویر:با کمک تصاویر در زمان واقعی،تصاویر به طور خودکار همگام می شوند و تحت تأثیر کاهش سرعت تشخیص خودکار با برچسب های شفاف قرار نمی گیرند.
به سلامت اپراتورها آسیب نمی رساند و خستگی را کاهش می دهد: استفاده از منابع نور LED به جای چراغ های استروبی، نور نرم تر و یکنواخت تر است.
تنظیم سریع و آسان وظایف
عملکرد قابل اعتماد و پایدار.

پارامترهای فنی

سیستم بازرسی بصری آنلاین OK-4000
رزولوشن افقی	0.15 میلی متر
رزولوشن عمودی	0.15 میلی متر
عرض تشخیص	10 میلی متر تا 1500 میلی متر
حداکثر سرعت	۴۵۰ متر/دقیقه
دقت تشخیص نقص نقطه ای	مساحت نقص > 0.2 mm^2
دقت تشخیص خطوط	ناحیه نقص > 0.1 * 5 میلی متر
دقت تشخیص ثبت	افقی > 0.15 میلی متر عمودی > 0.25 میلی متر

توجه: وضوح تشخیص عمودی مربوط به حداکثر سرعت تشخیص است و حداقل وضوح عمودی می تواند به 0.05mm برسد.حداکثر سرعت طراحی 450/دقیقه به حداکثر سرعت اشاره دارد که می تواند با وضوح 0 به دست آید..15 میلیمتر

پیکربندی

ماده	ترکیب
نرم افزار بازرسی	سیستم بازرسی بصری آنلاین

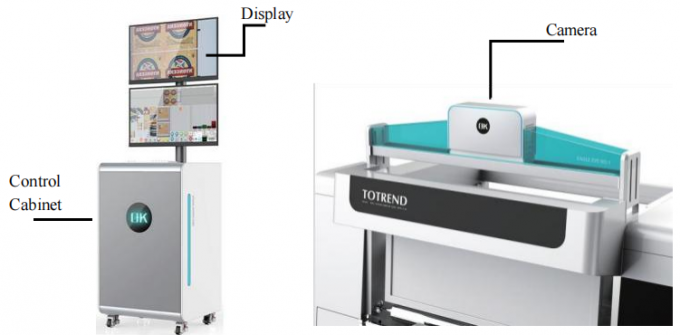

سخت افزار هسته ای	• دوربین CMOS با سرعت بالا / وضوح خط اسکن •کارت تصاویری با سرعت بالا • رمزگذاری با وضوح بالا • لنز با وضوح بالا • منبع نور روشن LED (با منبع برق) • کامپیوترهای صنعتی با سرعت بالا (از جمله CPU، حافظه، سخت افزار داخلی، صفحه نمایش، صفحه کلید و موس)
لوازم	• کابینت کنترل (از جمله سوئیچ هوای ساخته شده، منبع برق سوئیچ، SSR، رله، و فن خنک کننده، و غیره) • چراغ هشدار و زنگ •بست نصب دوربین، پوشش محافظ و فن خنک کننده •کابل پشتیبان (کابل دوربین، کابل برق) و پلاگ/پلاک

مجموعه کامل OK4000-4K/8K شامل قسمت های زیر است

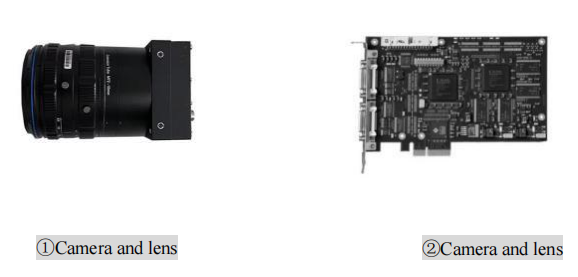

1دوربین اسکن خطی--OK 8000 ((4/8K رزولوشن)
2. کارت دستگيري OR-X4C0-XPD00
3لنز (از جمله حلقه اتصال، حلقه آداپتور و غیره)-- Apo-Componon 2.8/40
4. کابل اطلاعات دوربین - MVC-1-1-7M
5منبع نور گنبد
6آداپتور منبع نور (از جمله کابل داده، کابل برق)
7. رمزگشایی--R58S10-9C10M5-24L-5000
8. نوار پلاگین ((220V)
9. دکمه ((معدني))
10صفحه نمایش ((شامل سیم های-243V5QSB)
11.کيبورد ((K120 USB)
12.ماوس ((M170 سیم)
13. کابل هاي برق
14. سوئیچ برق-- NES-100-24
15چراغ هشدار ((24V)
16. جعبه کنترل--TF-A610H-B250MD3V-8700K-16G+128G

دوربین اسکن خطی OK4000 برای بازرسی چاپ
✅کامپیوتر صنعتی از یک پردازنده هشت هسته ای ۶۴ بیتی استفاده می کند که سریعتر است
استفاده از لنز بدون تحریف با وضوح بالا
‬تصميم منبع نوري يكپارچه، آسان نصب
‬کارت خرید دو کانال با سرعت بالا وارد شده

مزایای سیستم بازرسی بصری آنلاین

1.به جای بازرسی دستی کیفیت،به طور قابل توجهی بهبود بهره وری تولید؛
2سیستم تشخیص قابلیت پردازش قوی دارد که سرعت چاپ و دقت تشخیص را بهبود می بخشد.
3.به طور گسترده ای در بسته بندی مواد غذایی، بسته بندی داروها، کاغذ دیواری، برچسب سیگار، ورق آلومینیوم و زمینه های دیگر قابل استفاده است.
4توجه به نقص های کلیدی مانند سیم چاقو، چاپ بیش از حد، خرابه ها، مواد خارجی، سوراخ ها، کشیدن جوهر، لکه ها و چین و چروک ها در سطح چاپ
5رابط کاربری دوستانه و توابع غنی محصول که برای کاربران آسان برای استفاده و مدیریت است.
6بهبود کیفیت محصول، هزینه های تولید را برای شرکت ها کاهش می دهد.

برچسب:

محل منبع:	چین
نام تجاری:	PRINTYOUNG
گواهی:	CE
شماره مدل:	OK-4000

Minimum Order Quantity:	1 Set
قیمت:	US 10000 Set
جزئیات بسته بندی:	<i>Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transpor
زمان تحویل:	30 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	30 ست/ست در ماه

رزولوشن افقی:	0.15 میلی متر	وضوح عمودی:	0.15 میلی متر
عرض تشخیص:	10 میلی متر 1500 میلی متر	سرعت بالا:	450 متر در دقیقه
دقت تشخیص نقص نقطه:	منطقه نقص> 0.2 میلی متر مربع	دقت تشخیص خط:	منطقه نقص> 0.1 * 5 میلی متر
