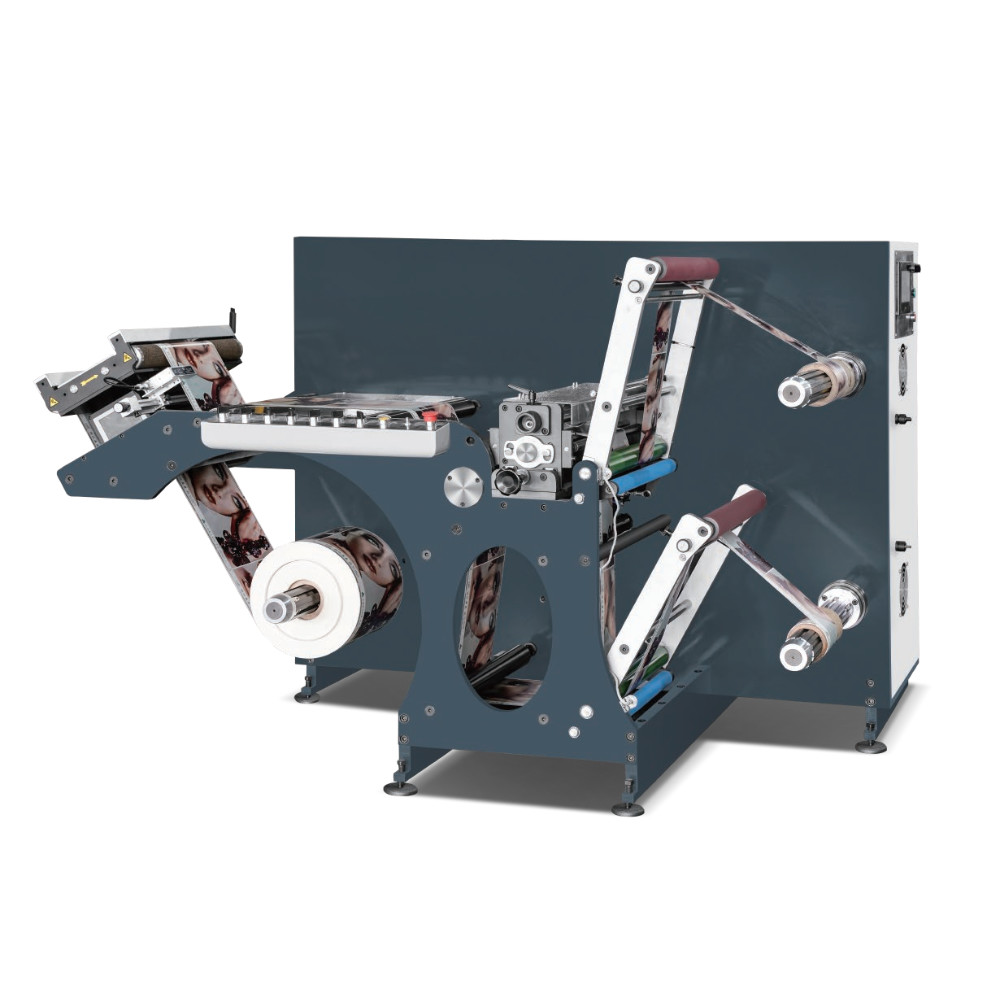

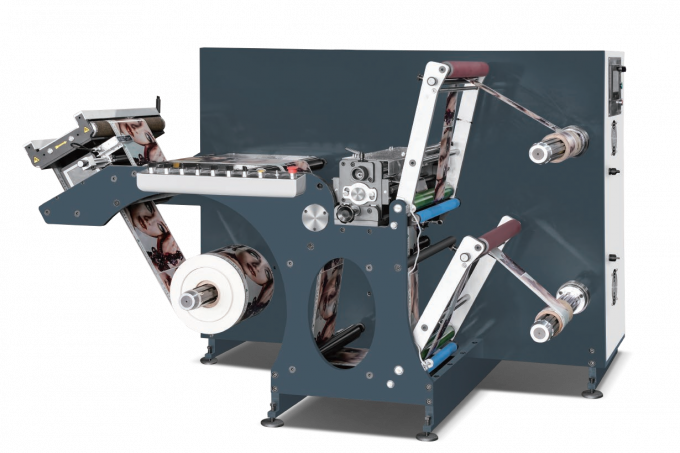

FQ-320C ماشین برش با سرعت بالا

ویژگی ها

ماشین برش خودکار FQ-320C محصول کمکی از ماشین برش خودکار است. این ماشین برای برش قطعات کاغذ باریک مناسب است.اون يه شمارنده و يه شمارنده شماره داره.تردد توسط راهنمای شبکه کنترل می شود،ساخت ماشین کامل جمع و جور است،سریع،با کارایی بالا،کاربرد ویژگی ساده،کاربرد ثابت.

پارامترهای فنی

FQ-C ماشین برش با سرعت بالا
مدل	FQ-320C	FQ-370C	FQ-480C
سرعت برش	200 متر/دقیقه
حداکثر عرض وب	320 میلی متر	۳۷۰ میلی متر	۴۸۰ میلی متر
حداکثر قطر باز کردن	۷۰۰ میلی متر
حداکثر قطر چرخاندن	600 میلی متر
ابعاد	۲۱۰۰ * ۱۲۵۰ * ۱۳۰۰ میلی متر	۲۱۰۰ * ۱۳۰۰ * ۱۳۰۰ میلی متر	۲۱۰۰ * ۱۴۰۰ * ۱۳۰۰ میلی متر
موتور اصلی	4kW
ولتاژ	380 ولت، سه فاز
حداقل عرض برش	10 میلی متر
وزن ماشین	حدود 2500 کيلوگرم

پیکربندی

1. با 1٪ 3 ٪ شفت باز کردن، شفت هواپیمایی خودکار
2. با دو تا 3 تا شفت بازپرداختي، شفت هوايي اتوماتيک
3. با شمارنده متر / شماره
4. با راهنمايي وب چيني
5با 10 تا چاقو
6ماشين يه فن فلش داره که طرف هاي برش داده شده رو از بين ببره
7. با فشار رول در عقب به عنوان طراحی.
8ماشين با شفت هوايي 25 ميلي متري
9. ماشين با 4 سرو موتور، یک برای باز کردن، یک برای نپ رول، دو برای باز کردن (بالا و پایین)
10. با شکل پلتفرم بعد از باز کردن

سیستم بازرسی OK4000/8000 ((اختیاری)

ویژگی های سیستم ((مجموعه کامل)

مشاهده 100٪ تمام تصویر: پوشش تنظیمات بوگ و کل فرآیند تولید
کیفیت تصویر HD: بر اساس دوربین با وضوح بالا
ثبات تصویر:با کمک تصاویر در زمان واقعی،تصاویر به طور خودکار همگام می شوند و تحت تأثیر کاهش سرعت تشخیص خودکار با برچسب های شفاف قرار نمی گیرند.
به سلامت اپراتورها آسیب نمی رساند و خستگی را کاهش می دهد: استفاده از منابع نور LED به جای چراغ های استروبی، نور نرم تر و یکنواخت تر است.
تنظیم سریع و آسان وظایف
عملکرد قابل اعتماد و پایدار.

پیکربندی سیستم

دوربین اسکن خطی OK4000 برای بازرسی چاپ؛
کامپیوترهای صنعتی از یک پردازنده هشت هسته ای ۶۴ بیتی استفاده می کنند که سریعتر است.
استفاده از لنز بدون تحریف با وضوح بالا؛
طراحی یک منبع نور یکپارچه را اتخاذ کنید، آسان برای نصب؛
کارت جذب دو کانال با سرعت بالا وارد شده

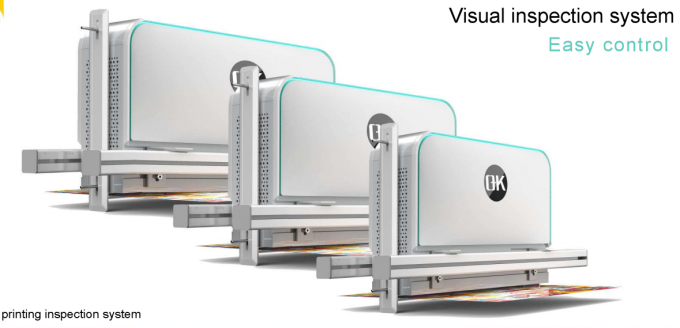

سیستم بازرسی بصری

معرفی یک سیستم بازرسی نقص 100٪،از مشاهده تمام فریم،به عدم وجود تشخیص استاندارد + تشخیص تخلیه زباله،به سیستم دقیق تشخیص تمام فریم + جریان کار.با کمک طراحی ماژولارمشتریان می توانند تمام نیازهای خود را در یک مجموعه از سیستم ها از طریق ماژول های اختیاری تحقق بخشند.سیستم از یک منبع نور محدوده ویژه برای بهبود کنتراست بین برچسب شفاف و کاغذ پشتیبان استفاده می کنداین که آیا کاغذ پشتیبان شفاف است یا غیر شفاف، یا حتی سفید، سیستم می تواند تشخیص را تکمیل کند.آن را می تواند تشخیص تقریبا تمام برچسب های شفاف برای عدم استاندارد و زباله های کثیفبرای برچسب های خالی، این سیستم دارای مزیت مطلق است. این سیستم می تواند به طور آزادانه بین منبع نور معمولی و منبع نور محدوده ای تغییر کند.
سرعت تصويري: 30 فریم در ثانیه
حداکثر سرعت بازرسی:150m/min-500m/min (بر اساس مدل سیستم انتخاب شود).
حداکثر عرض بازرسی:180mm-1100mm (بر اساس مدل سیستم انتخاب شود).

مجموعه کامل OK4000-4K/8k شامل قسمت های زیر است

1. دوربین اسکن خطی--OK 8000 ((4/8K رزولوشن)
2کارت ضبط OR-X4C0-XPD00
3لنز (از جمله حلقه اتصال، حلقه آداپتور و غیره) - Apo-Componon 2.8/40
4. کابل اطلاعات دوربین-MVC-1-1-7M
5منبع نور گنبد
6آداپتور منبع نور (از جمله کابل داده، کابل برق)
7رمزگذاری کننده R58S10-9C10M5-24L-5000
8. نوار پلاگین ((220V)
9. دکمه (معدني)
10صفحه نمایش ((شامل سیم های-243V5QSB)
11.کيبورد ((K120 USB)
12.ماوس ((M170 سیم)
13. کابل هاي برق
14. سوئیچ برق-- NES-100-24
15چراغ هشدار ((24V)
16. جعبه کنترل--TF-A610H-B250MD3V-8700K-16G+128G

برچسب:

Place of Origin:	China
نام تجاری:	PRINTYOUNG
گواهی:	CE
Model Number:	FQ-320C 370C 480C

Minimum Order Quantity:	1 Set
قیمت:	US 16000 ~ 19000 Set
Packaging Details:	Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time:	45 days
شرایط پرداخت:	L/C، T/T
Supply Ability:	30 Set/Sets per Month

Model:	FQ-320C , FQ-370C , FQ-480C	Slitting Speed:	200 m/min
Max. Web Width:	320mm , 370mm , 480mm	Max. Unwinding Diameter:	700 mm
حداکثر قطر عقب:	600 میلی متر	Dimensions:	2100 * 1250,1300,1400 * 1300 mm
Main Motor:	4 kw	Voltage:	380V , 3phase
Min. Cutting Width:	10 mm	Machine Weight:	about 2500kgs
