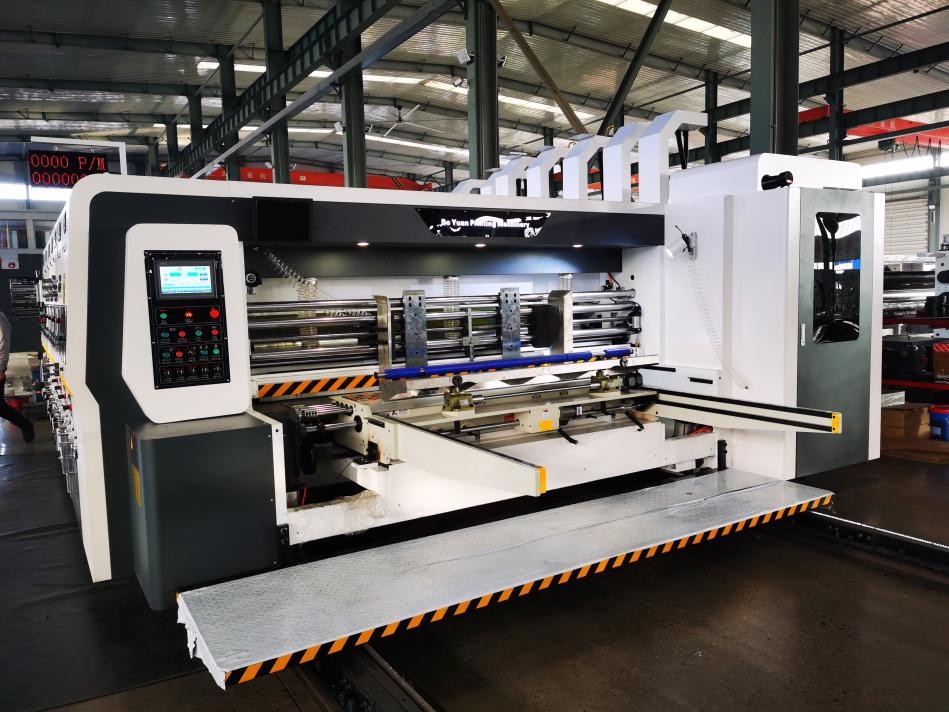

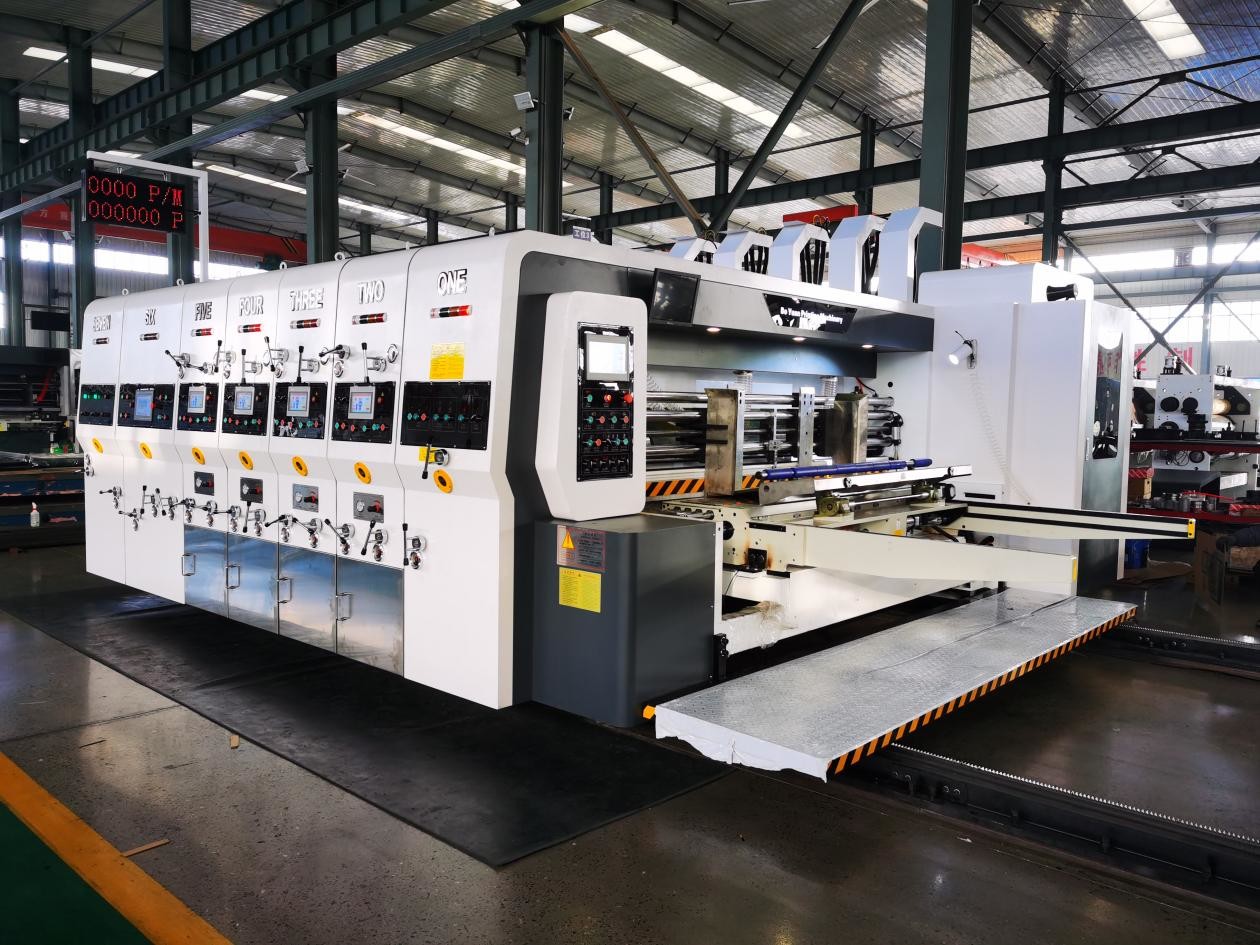

PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین

اطلاعات پایه
Place of Origin: China
نام تجاری: PRINTYOUNG
گواهی: CE
Model Number: PRY-D1224
Minimum Order Quantity: 1 Set
قیمت: US 120000 Set
Packaging Details: Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transportation and various types of weather conditions. A full set of maintenance and operation manuals is included.
Delivery Time: 90 days
Payment Terms: L/C, T/T
Supply Ability: 30 Set/Sets per Month
Model: PRY-D1224 Inside Width: 2400 mm
Design Speed: 230 pcs/min Working Speed: 120 ~ 180 pcs/min
Max Feeding Size: 1200 * 2100 mm Max Printing Size: 1200 * 1900 mm
Min Feeding Size: 400 * 700 mm Paper Board Thickness: 2 ~ 11 mm
Topping Precise: ≤ ± 0.5 mm Die Cutting Precise: ≤ ± 1.5 mm

PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 0
PRY-D1224 ماشین برش میله ای
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 1
پارامترهای فنی
PRY-D1224 ماشین برش میله ای
مدل
PRY-D1224
عرض داخل
۲۴۰۰ میلی متر
سرعت طراحی
۲۳۰ عدد/دقیقه
سرعت کار
120 ~ 180 عدد/دقیقه
حداکثر اندازه تغذیه
۱۲۰۰ * ۲۱۰۰ میلی متر
حداکثر اندازه چاپ
۱۲۰۰ * ۱۹۰۰ میلی متر
حداقل اندازه تغذیه
۴۰۰ * ۷۰۰ میلی متر
ضخامت تخته کاغذ
2 ~ 11 میلی متر
با دقت بالا
≤ ± 0.5 میلی متر
برش دقیق
≤ ± 1.5 میلی متر
پیکربندی

I. واحد تغذیه

جدا کردن و ترکیب ماشین
جدا کردن و ترکیب ماشین و پلتفرم تحت کنترل الکتریکی قرار می گیرند که با آژیر اضافه شده است که به طور مداوم در طول کار برای اطمینان از ایمنی کارگران زنگ می زند.
محور انتقال با کلاچ اصطکاک برای جلوگیری از آسیب به ماشین ناشی از عملکرد اشتباه
دستگاه کنترل هماهنگ پنوماتیک؛ دستگاه حفاظت از محرک های اصلی موتور.
سیستم تغذیه پیشرفته
هوا به تغذیه کمک می کند.
حجم هوا می تواند با توجه به شرایط مختلف کاغذ خم شده تنظیم شود تا تغذیه صاف را تضمین کند؛ ((کلف برای کنترل حجم هوا)
موقعیت بافل جانبی و جعبه بافل عقب با کنترل الکتریکی (شماری) با تنظیم دستی فاصله بافل پیشرو تنظیم می شود.دستگاه فلپ پنوماتیک نصب شده است یکی از بافل های جانبی;
شمارنده تغذیه، تنظیم و نشان دادن مقدار کاغذ.
تاسیسات پاکسازی گرد و غبار
دستگاه جذب گرد و غبار بالا با برش مجهز به ورودی خروجی به منظور از بین بردن ناخالصی ها در سطح چاپ کاغذ تا حد زیادی برای بهبود کیفیت چاپ.
رولر تغذیه
قطر رولر تغذیه ی بالایی 86 میلی متر با سه حلقه تغذیه است، که با کروم سفت و سطح خرد شده پوشانده شده است.
قطر رولر تغذیه پایین 155mm است، لوله فولادی بدون سلسله با کروم و سطح خرد شده است.
فاصله رول تغذیه توسط کنترل دستی تنظیم می شود.
امکان صفر کردن اتوماتیک
صفر کردن اتوماتیک بین واحدهای تغذیه، چاپ و سوراخ کردن
به طور متوسط،کارتون از دستگاه صفر کردن خودکار استفاده می کند،بعد از دو بار تلاش برای چاپ،می تواند به موقعیت درست تنظیم شود تا ضایعات کاغذ را کاهش دهد.
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 2PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 3

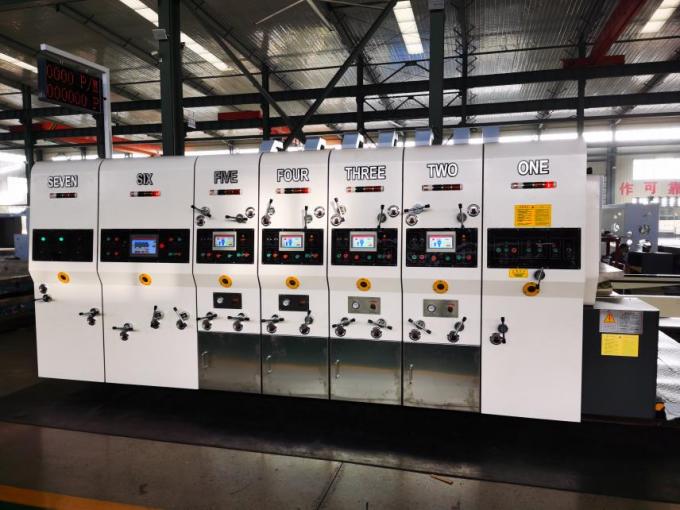

II. واحد چاپ (4 قسمت)

رولر چاپی
قطر بیرونی ¢400mm است.
لوله فولادی با کروم سفت و سطح خرد شده پوشش داده شده است.
با اصلاح تعادل برای تحقق ثبات در حال حرکت؛
دوچرخه های ریتچ با محور ثابت صفحه
خط کش کامل برای تخت و تخت آویزان؛
قالب چاپ بارگذاری و تخلیه، کنترل الکتریکی CW/CCW با استفاده از سوئیچ پا
حرکت افقی با تنظیم عددی الکتریکی 10 میلی متر کنترل می شود.
رولر چاپی
قطر بیرونی ¢188mm است، ساخته شده از لوله فولادی پوشش داده شده با کروم سفت و سطح خرد شده؛
با اصلاح تعادل برای تحقق ثبات در حال حرکت؛
فاصله بین رول چاپگر و رول فشار تنظیم شده توسط کنترل دستی.
رولر تغذیه
رولر بالا: لوله فولادی ضخیم با قطر بیرونی ¢86mm مجهز به سه حلقه تغذیه
رولر پایین: لوله فولادی ضخیم با قطر بیرونی 156 میلی متر، پوشانده با کروم سفت و سطح خرد شده؛
فاصله رول تغذیه با کنترل دستی (یا الکتریکی) تنظیم می شود.
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 4

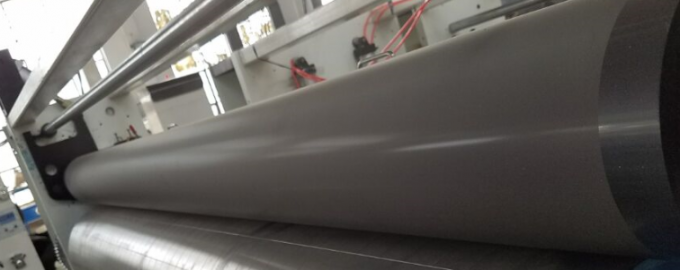

رولر آنیلکس سرامیکی (گروه 4)
سطح لوله فولادی بدون درز با دیواره ضخیم با کیفیت بالا که با آسیاب سرامیکی پوشانده شده است، حکاکی لیزر آنیلوکس
با تعدیل تعادل درمان شده است،به طور ثابت و بدون مشکل اجرا می شود.
چاپ شبکه رولر سرامیکی نوع شش نوع زاویه باز،ناراحتی برای چسباندن،سهل نگهداری.خط شبکه رولر سرامیکی 650-700؛
رولر سرامیکی بیشتر از چاپ رولر فولادی عالی، مقاوم به لباس، عمر طولانی
دستگاه بلند کردن خودکار فشار هوا برای سیستم تغذیه کارتونی
رولر از نوع کليد که بر فراز کلاچ است، جوهر، جوهر شستشويي خيلي راحت است.
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 5

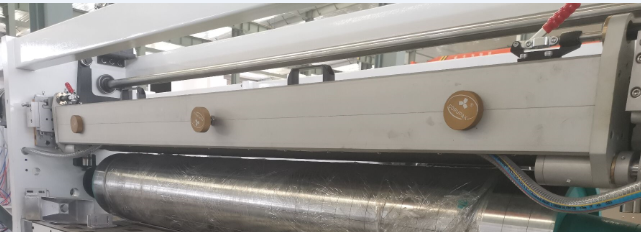

سیستم جوهر خودکار با تیغه دکتر بسته شده (گروه 4)
استفاده از قدرت پمپ پنوماتیک در حفره تیغ پزشک برای به دست آوردن بهبودی سریع به منظور تمیز کردن کارآمدتر
نصب تیغه ی پزشکی منحصر به فرد، تیغه ی جایگزینی راحت، موقعیت دقیق، برای حفظ بهترین اثر جوهر تیغه
موقعیت گذاری پنوماتیک،بخش چاقوی دکتر،تعویض لباس اتوماتیک
پلیمر، مبادله تیغه، انتخاب مشتری
قرار دادن، جدا کردن و تعویض تیغه با نوع چسب مکانیکی راحت تر است.
استفاده از جوهر بلوک دوگانه، به طوری که جوهر نتواند نشت کند ممکن است، دور از نشت مشکلات جوهر باشد.
ساختار تنظیم فاز
ساختار دنده های سیاره ای
مرحله چاپ استفاده از PLC، کنترل صفحه نمایش لمسی و تنظیم اینورتر عددی الکتریکی 360 °؛ ((کار و توقف می تواند تنظیم شود)
موقعیت مجدد خودکار پس از شستن قالب چاپ در طول روند چاپ.
گردش جوهر آب
پمپ دیافراگم پنوماتیک تامینات مستحکم جوهر و کار و نگهداری ساده را تحقق می بخشد.
فیلتر روغن می تونه آلودگی ها رو فیلتر کنه.
امکان تثبیت مرحله چاپ
ساختار ترمز سیلندر
در طول جدا کردن و ترکیب ماشین یا مرحله تنظیم،ساخت فرکانس، حرکت ماشین را محدود می کند تا موقعیت گیر تغییر نکند.

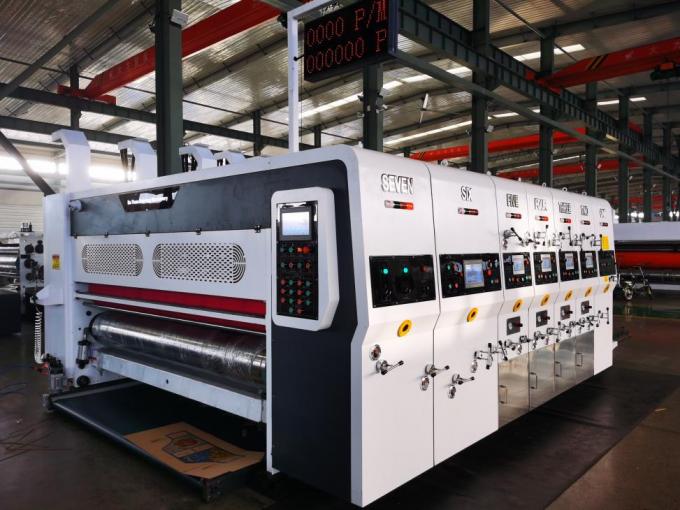

III.اتحادیت قطع

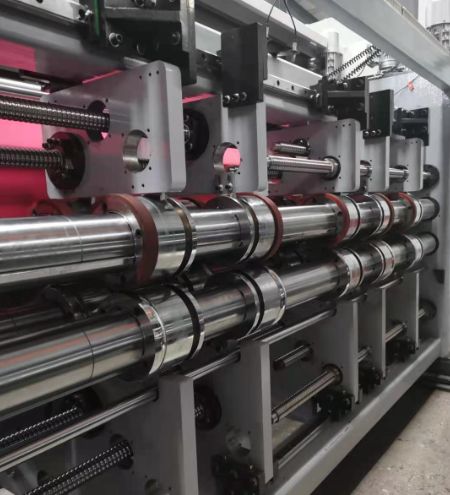

دستگاه پیچ و خم
رولر های پیچ و خم شده با کروم سفت و سطح خرد شده با حرکت پایدار
با اصلاح تعادل برای تحقق عملکرد پایدار درمان شده است.
دایره فاصله رول پیچاندن تنظیم دستی (PLC) را در محدوده تنظیم پذیر از 0 تا 12 میلی متر اجرا می کند.
ساختار تنظیم افقی حامل چاقو
قطر محور پوشش داده شده با کروم سفت و سطح خرد شده با حرکت پایدار
پهنای سوراخ به 14 میلی متر می رسد.
چاقوی فلز آلیاژ که پس از درمان گرمایی به شکل دنده خرد می شود دارای سفتی و سختی عالی است.
چاقوی دو تیغه ای از فولاد آلیاژ پس از درمان گرمایی با لبه تیز می تواند دقت بالایی داشته باشد.
چاقو شکلي که شکلش مثل قوس است، جعبه کارتون رو مرتب و خوب مي کنه
نگهدارنده چاقو و حالت حرکت افقی رولر خم کننده تحت کنترل PLC است.
8 ساختار میله پیچ برای اطمینان از حرکت افقی دقیق.
ساختار تنظیم فاز سوراخ کردن
ساختار دنده های سیاره ای
فاز اسلاتینگ PLC، کنترل صفحه نمایش لمسی و تنظیم عددی الکتریکی 360 ° را اتخاذ می کند؛ ((رفتن و متوقف شدن را می توان تنظیم کرد)
کلید کنترل عملیاتی
پنل کنترل مجهز به یک صفحه لمسی 10 اینچی است که قادر به کنترل واحدهای تغذیه، چاپ و سوراخ کردن با کار آسان است.
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 6PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 7

IV. واحد برش متری (می تواند انتخاب Slotter متصل)

رولر برش درایو
ساخته شده از مواد فولادی و پوشش داده شده با کروم سفت و سطح خرد شده؛
با اصلاح تعادل برای بهبود ثبات در حال حرکت؛
فاصله پیچ ثابت بر روی دستگاه برش 100 میلی متر است.
ارتفاع مناسب دستگاه برش 25.4mm است.
رولر بالش
مواد فولادی که برای قالب گیری استفاده می شود، با کروم سفت و سطح خرد شده پوشش داده می شوند.
اصلاح تعادل ثبات راه رفتن را بهبود می بخشد.
تنظیم دستی این فاصله با رول قطعه کشی
ضخامت بالش به 9mm و عرض 250mm می رسد.
دستگاه حرکت مکانیکی با فاصله حرکت افقی 40 میلی متر
ساختار تنظیم فاز
ساختار دنده های سیاره ای
مرحله برش میله توسط PLC کنترل می شود، کنترل صفحه نمایش لمسی و تنظیم شماری الکتریکی 360 °؛ ((کار و توقف می تواند تنظیم شود)
تنظیم فاصله
فاصله تغذیه با کنترل دستی تنظیم می شود.
فاصله بین رولر بالش و رولر برش می شود با کنترل الکتریکی تنظیم شده است.
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 8
حداکثر اندازه ی فیدر
۲۵۰۰ میلی متر
قدرت موتور اصلی
3.0 kw
قدرت موتور متصل شده
1.5 kw
وزن
3 ~ 4 T
ابعاد بیرونی
۶۵۰۰ * ۳۰۰۰ * ۳۲۰۰ میلی متر

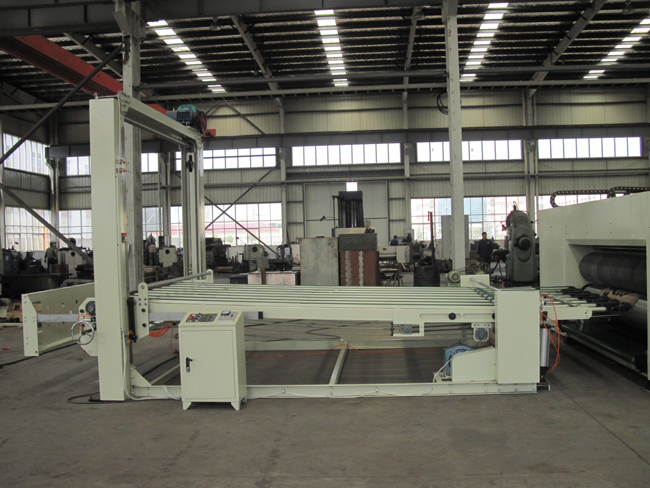

دستگاه V.Stacker

بازوی قرار دادن ورق
امکان استفاده دستی یا اتوماتیک
تنظیم مستقل تنش کمربند انتقال یا بازوی قرار دادن ورق توسط طول مساوی کمربند محدود نمی شود.
بلند کردن ماشین
در زنجيرهاى سخت رانده مى شوند.
ارتفاع انبار 1600mm است.
موتور انتقال ماشین بالا بردن اضافه شده با ترمز، موقعیت ثابت بستر ماشین را بدون لغزش تحقق می بخشد.
اضافه شده با دستگاه ایمنی برای کنترل بلند کردن ماشین و ایمن کردن کارگر.
کمربند کوبیدن با سطح چروک شده از لغزش کاغذ جلوگیری می کند.
قرار دادن ورق
بافلت قرار دادن ورق پنوماتیک به طور خودکار برای دریافت و پشتیبانی از کاغذ به دست می آید وقتی که کاغذ انباشته به ارتفاع پیش تنظیم شده برسد.
※وضعيت بافل عقب با کنترل دستي تنظیم مي شود.
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 9
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 10
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 11
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 12
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 13
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 14
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 15
PRY-D1224 سرعت بالا اتوماتیک کامل 4 رنگ چاپ Flexo Slotting کندهای کندهای کپی ماشین 16
سوال1: آیا شما یک سازنده یا یک شرکت تجاری هستید؟
ج: دفتر شانگهای ما عمدتاً در زمینه صادرات فعالیت می کند.ما کارخانه خودمون رو در ونزو، استان ژجیانگ داريم.
سوال2:ضمانت ماشین چیست؟
A: یک سال. بعد از گارانتی، ما هنوز هم پشتیبانی فنی را به خریدار با هزینه پایین ارائه می دهیم.
سوال3: زمان تولید در هنگام سفارش چیست؟
A: معمولا حدود 10-20 روز.
سوال4: زمان تحویل چیست؟
A: 15-30 روز بعد از سپرده
سوال5: آیا شرکت شما می تواند حمل و نقل را برای مشتریان انجام دهد؟
جواب: بله، فقط به ما بنام بندر دریایی مقصد یا ساحل کانتینر.
سوال6: آیا بسته بندی قوی است؟
A:بله. بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای حمل و نقل جاده ای در مسافت های طولانی و انواع مختلف شرایط آب و هوایی مناسب است.مجموعه ای کامل از دستورالعمل های تعمیر و نگهداری و عملیات شامل می شود.
سوال7، در مورد نصب و آموزش ماشین چطور؟
A: 1) ما آموزش در کارخانه ما را به صورت رایگان ارائه می دهیم؛2) ما می توانیم تکنسین ها (مهندس ها) را برای نصب و آموزش به کارخانه شما بفرستیم.هزینه سفر هوایی و اقامت و هزینه هر تکنسین 100 دلار در روز را پرداخت خواهید کرد.
سوال8: آیا ماشین آلات در انبار دارید؟
A: برای مدل استاندارد، ما مقدار زیادی در انبار داریم.براي مدل خاص، ما به 20-30 روز نياز داريم تا براي شما توليدش کنيم.
سوال9: چگونه می توانید کیفیت ماشین را تضمین کنید؟
ج: هر ماشین برای اطمینان از کیفیت حداقل 24 ساعت قبل از تحویل آزمایش می شود.و در طول گارانتی، اگر ماشین مشکلی داشته باشد، قطعات یدکی را به صورت رایگان به شما می دهیم.
س10.آیا ماشین ها را قبل از بسته بندی بازرسی می کنید یا آزمایش می کنید؟
جواب: البته که داریم. ما بخش QC داریم تا ماشین را قبل از بسته بندی دبوگ کنیم.اگر می خواهید از یک ماده خاص برای انجام آزمایش استفاده کنید، باید هزینه مواد را پرداخت کنید.
س11،مدت پرداخت چیست؟
A:T/T 30% پیش پرداخت،باقیه قبل از تحویل پرداخت می شود.ما همچنین پرداخت توسط West Union یا L/C را در نظر می گیریم.
سوال12: آیا شما بازدید از کارخانه را می پذیرید؟
پاسخ: به ملاقات شما خوش آمدید.
سوال13: چند سال است که در زمینه چاپ کار می کنید؟
A: شرکت شانگهای از سال 2008، کارخانه بیش از 25 سال است.
سوال14: چندتا مشتری دارید؟
A: ما ماشین آلات خود را به حدود 60 کشور فروخته ایم.ما ماموران در آفریقای جنوبی، مراکش و ایتالیا داریم.
