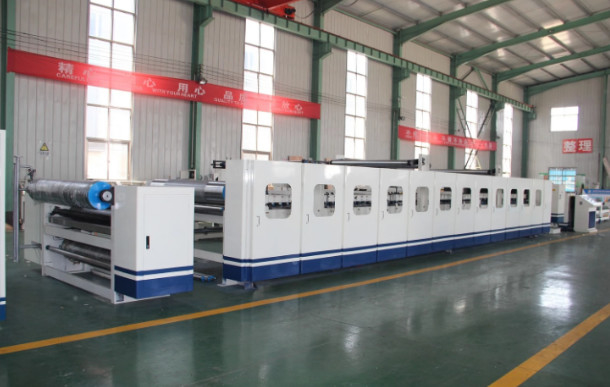

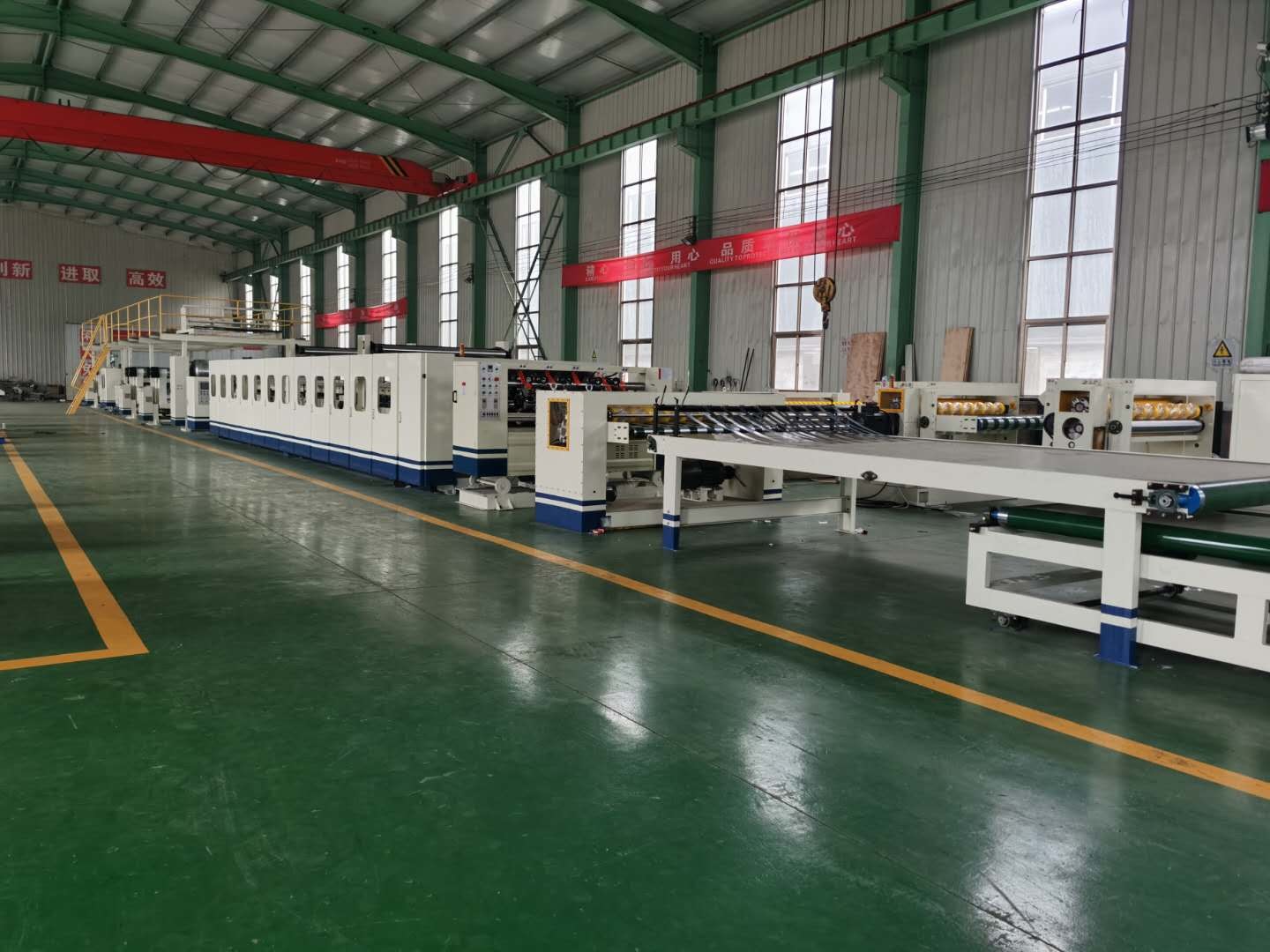

Name: PRYWJ100-1800 3 لایه بخار گرم کردن خط تولید ماشین کارتونی لوله دار
Brand: Shanghai Printyoung International Industry Co.,Ltd
SKU: PRYWJ100-1800
Price: 198000 USD
Availability: InStock

خط تولید کارتونی لوله دار PRYWJ100-1800

پارامترهای فنی

خط تولید کارتونی لوله دار PRYWJ100-1800
سرعت طراحی	100 متر/دقیقه
سرعت اقتصادی	۴۰ تا ۶۰ متر در دقیقه برای کارتون پنج لایه ای
عرض کار	500 تا 1800 میلی متر
درجه کاغذ پایه	≥ B
میزان آب از کاغذ پایه	11٪ ± 1٪
کاغذ سطحی	150 تا 200 گرم در متر مربع
کاغذ اصلی	150 تا 200 گرم در متر مربع
کاغذ لوله دار	105 ~ 180 گرم در متر مربع
مقدار بخار	۲۵۰۰ تا ۳۲۰۰ کیلوگرم در ساعت
حداکثر فشار	1.6Mpa
فشار معمول	0.98 ~ 1.12 Mpa
طول خط تولید	45 متر
عرض خط تولید	6 متر

روش کار کردن استند کاغذ پایه	برق نوع مکانیکی
صفحه ای از کاغذ کلیپ	Φ350mm ~ Φ1400mm
حداکثر وزن یک طرف	1500 کیلو
فشار کاری تامین هوا	0.6 ~ 0.9 MPa
کل قدرت	5.2 kw

* ساختار تقارن می تواند با دو بسته از کاغذ پایه در همان زمان نصب شود که برای تغییر کاغذ بدون توقف استفاده می شود.
*این دستگاه درایور الکتریکی را برای بلند کردن یا پایین آوردن، قفل کردن، باز کردن و مرکز کردن کاغذ پایه به کار می گیرد.
*این ماشین کنترل کننده تنش پنوماتیک را برای تنظیم نیروی کشش کاغذ پایه اتخاذ می کند.
* سر کليپ کاغذ سبک گسترش را اتخاذ می کند.
* کنترل تنش از ترمز پنوماتیک استفاده می کند که همچنین می تواند کنترل آنلاین همراه با اسپلایسر کاغذ باشد.

ماشین تغذیه کاغذ و ریل زمینی

* کاغذ پایه در موقعیت عملیاتی، راحت و انعطاف پذیر تغذیه می شود.
* کل ریل زیر زمین است و ساختار اصلی توسط کانال 12 # جوش داده شده است، محکم و با دوام.
*دو کارتن تغذیه کاغذ برای تغذیه کاغذ از دو طرف استفاده می شود.

SF-280D یک طرفه

* راهنمای کاغذی جذب باد را به کار می گیرد و ثبات فلوت ها را در شرایط سرعت بالا حفظ می کند.
*کاغذ موج دار به رول موج دار وسط جذب می شود تا یک منطقه فشار منفی 180° را تشکیل دهد و سپس برای تکمیل رول کردن موج دار از طریق جعبه خلاء با فن.
* عرض سوراخ مکش از رولر نطفه پایین بیش از 2.6mm نیست،ممکنی برای کاهش علامت نوار بر روی یک کارتن نطفه یک طرفه.
* بخش انتقال، انتقال مشترک جهانی را اتخاذ می کند و منبع ارتعاش را جدا می کند، که قابلیت نگهداری را افزایش می دهد، انتقال پایدارتر و عملکرد قابل اطمینان تر است.
* محفظه کاهش دهنده استفاده از روغن حمام روان کننده و انتقال گیرنده بسته، کاهش لرزش ماشین.
*این ماشین استفاده از تامین چسب اتوماتیک چرخه و کنترل پنوماتیک چسب تامین و بازگشت، باعث می شود آن را با اثر بافینگ مشخص می شود.
*سطح رولر چسب با برش شبکه خاص و کروم زدن درمان می شود.
* رول های نردبان بالا و پایین از فولاد آلیاژ 48CrMo با کیفیت بالا ساخته شده اند. پس از درمان حرارتی، سفتی HRC58-62 است.
* پروفایل فلوت: تا مشتری.
*رول های نوری بالا و پایین:Φ280mm،فولاد آلیاژ 48CrMo
* رولر فشار:Φ290mm,45# لوله فولادی بدون درز، خاموش شده
* رولر چسب:Φ240mm,45# لوله فولادی بدون درز،سطح با برش شبکه ویژه و کروم
* رولر پاک کننده چسب:Φ120mm,20# لوله فولادی بی درهم،جای منشأ:چنگدو
* رولر پیش گرم کردن:Φ320mm، 20G فولاد Jigang، ضخامت دیوار: 16mm

TO-B از روی پل

از قبل	Φ 135 میلی متر
بالا پشت	Φ 135 میلی متر
رولر فعال	Φ 135 میلی متر
رولر رانده شده	Φ 135 میلی متر
رولر تنش	Φ 85 میلی متر
رولر بلند کننده	Φ 85 میلی متر
رولر پیشرو جذب کاغذ	Φ 85 میلی متر

*The single side corrugated cardboard fabricated by single facer shall be transmitted to the tension brake or the suction brake for being used by the next overbridge transmission system by conveyer belt.
*استفاده از دستگاه جذب،استفاده از فرکانس تبدیل سانتریفیوژ فشار بالا، کارتن جذب خلاء،اصلاح الکتریکی،برای اطمینان از محکم شدن کارتون و صاف شدن.
*دو گروه از پانل های کاربری نصب شده و توسط دستگاه های الکتریکی کنترل می شوند که می توانند در پل یا خارج از آن تنظیم شوند.
* تراکتور با استفاده از چرخ چرخ دار و همگام سازی یک ماشین، کشش یک طرفه تخته موج دار به پل، انباشت سرعت حمل کند است، بنابراین شکل موج را تشکیل می دهد،برای داشتن یک صفحه ی نوری یک طرفه برای تغییر سرعت برای جبران خط تولید مورد نیاز.
*این ماشین مجهز به یک استند تغذیه کاغذ است،که دستگاه شیب انتقال دوگانه را اتخاذ می کند. سرعت انباشت کمی پایین است.قادر به تشکیل همپوشانی موج و رسیدن به هدف ذخیره کارتن های مدفوع شده از یک فیزر.

PH-B-600 پیش گرم کننده و پیش گرم کننده دو رولر

*هر سطح رول با فرش دقیق و کروم پوششی، شکوهمند و با دوام درمان می شود.
* تنظیم الکتریکی زاویه های پوشش تضمین تنظیم منطقه پیش گرم کردن کاغذ در محدوده 300 °.
* تنظیم الکتریکی زاویه های بسته بندی مناسب برای کاغذ های مختلف و سرعت های مختلف است.
* رول پیش گرم کننده به صورت حرفه ای تولید می شود، مطابق با استاندارد ملی ایمنی ظرف تحت فشار.
* رول پیش گرم و رول پیشرو کاغذ با پوشش الکتریکی درمان می شوند.

دستگاه چسباندن TJ

از رولر پیش گرم	320 میلی متر
ضخامت دیوار	20 میلی متر
صفحه ای از رولر های کاغذی	135 میلی متر
ضخامت دیوار	15 میلی متر
از رولر چسب	۲۴۰ میلی متر
ضخامت دیوار	30 میلی متر
از رولر چسب یکنواخت	فولاد 130 میلی متر، 45#

*این دستگاه دارای انتقال موتور مستقل و کنترل فرکانس متغیر است.

*سطح رول چسب با برش شبکه خاص و کروم زدن درمان می شود و سطح رول کنده کننده چسب و رول بالاست پس از درست شدن با کروم زدن درمان می شود.

*این ماشین سیستم رول دوگانه فشار ورق و کار پنوماتیک را اتخاذ می کند، راحت و انعطاف پذیر است.

*غذای چسب اتوماتیک می تواند از جمع شدن چسب جلوگیری کند.

*این ماشین با سیستم پیش گرم کردن مطابقت دارد که می تواند قالب گیری چسب را تسریع کند.

دستگاه دو طرفه DF-C

ابعاد صفحه های گرم	۲۱۸۰ * ۶۰۰ * ۱۳۵ میلی متر
مواد	فولاد 20G از گروه Jigang
پردازش	سطح به خوبی خرد شده
سبک مشترک	شکل متقاطع تک صفحه
کنترل دما	کنترل درجه حرارت چند گروه
سبک فشار	رول های فشرده
رولر فشار	Φ 70 میلی متر، 45# فولاد جامد
رولر حمل کننده	Φ 70 میلی متر، 45# فولاد جامد
رولر اصلی راننده	بالا: Φ 600 میلی متر ، پایین: Φ 520 میلی متر
رولر رانده شده با کمربند بلند و کوتاه	Φ 320 میلی متر، فولاد 20#
رولر تنظیم کمربند بلند و کوتاه	Φ 215 میلی متر، 20# فولاد
رولر حامل کمربند جلو و عقب	Φ 100 میلی متر، 20# فولاد
رولر کششی دستی	Φ 100 میلی متر، 20# فولاد

* کل این ماشین از ساختار فولادی کانال گسترده با شدت بالا استفاده می کند، محکم، پایدار، زیبا و مناسب برای اجرا با سرعت بالا.
*صفحه های گرم به صورت حرفه ای ساخته شده اند، مطابق با استاندارد ملی ایمنی ظروف تحت فشار.صفحه های گرم 600 میلی متر و ساختار جریان هوا شکل S داخلی نسبت استفاده از بخار را بهبود می بخشد.برندهاي فولادي چند گره اي که به صورت جوش خورده اند تا ابد لايه ي داغ را بدون تشويش نگه مي دارند
* ساختار فشرده سازی رولر فشرده شده برای اطمینان از چسبیدن محکم و شکل صاف کارتون فراهم شده است.
* ورودی و خروجی بخار لوله به شکل S هستند، که دمای صفحات گرم را ثابت و متعادل نگه می دارد.
* بخش های صفحه های گرم به طور جداگانه کنترل دمای را انجام می دهند، که برای تنظیم سرعت چرخ چرخ مناسب است.
* رول سنگین بخش گرمایش به طور کامل هیدرولیک بلند، بالا و پایین ثابت، امن و قابل اعتماد است.
* کمربند پنبه ی بالا مجهز به یک مجموعه از سیستم های خودکار و یک مجموعه از سیستم های اصلاح انحراف دستی و همچنین یک مجموعه از دستگاه های فشار پنوماتیک و یک مجموعه از دستگاه های فشار دستی است.کمربند پایین پنبه مجهز به سیستم تنظیم فشار و چپ-راست است.
* بخش راننده از لاستیک قابل پوشیدن با قطر بزرگ استفاده می کند، که می تواند احتمال لغزش کمربند را کاهش دهد و ثبات عملکرد تجهیزات را بهبود بخشد.
*این ماشین دارای راننده های مستقل کم کننده و انتقال گیرنده حمام روغن بسته است که صدای کمی ایجاد می کند.

ماشین برش تیغه باریک BFY

حداقل عرض برش	140 میلی متر
حرکت چپ یا راست ماشین برش کامل	± 90 میلی متر
فشار هوا کار	0.6 ~ 0.9 MPa
رطوبت نسبی	20٪ تا 90٪
درجه حرارت	۵ تا ۵۰ درجه سانتیگراد

* اتخاذ کنورتر فرکانس متغیر معروف موتور و نگه داشتن در همان مرحله با خط تولید با دقت بالا.
* سیستم آسیاب خودکار می تواند هدف آسیاب تیغه را بدون توقف در طول فرآیند تولید به دست آورد.سیستم آسیاب همچنین می تواند طول فواصل و زمان آسیاب را با توجه به مواد یا وضعیت تراش در هر زمان تنظیم کند.
* تیغه ی 1.2 میلی متری با کیفیت بالا، کارتون را با سرعت بالا قطع می کند، تا لبه ی برش صاف باشد، فلوت تغییر شکل نمی دهد، زیبا و برای چاپ کامل کارتون مناسب است.

ماشین برش SC-B100 NC

پارامترهای فنی
*سرعت برش:120m/min
*طول برش کاغذ: 500-9999 میلی متر
* دقت برش کاغذ: ± 1mm ((به سرعت ثابت)
*کارتون: کاغذ پایه <360g/m2، کاغذ هسته <200g/m2
ضخامت: 3-14mm، میزان آب < 10%
حداقل عرض: 1000 میلی متر، زاویه: <30 میلی متر
*رطوبت نسبی: 20٪ تا 90٪
* دمای نسبی: 5°C تا 50°C
* فشار منبع هوا:0.6-9MPa
*گرده برش: بالا: Φ188mm، پایین: Φ188mm
* رولر پیشرو کاغذ:فرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرفرف
پشت بالایی: Φ165mm ((برقی خورشیدی) ، پشت پایین: Φ120mm
ویژگی های ساختاری
*طراحی ساختاری ویژه:سطح و پایه ماشین با شدت بالا، پنجره شفاف در هر دو طرف سطح،به راحتی برای بررسی و نگهداری.
* سیستم انتقال روغن استفاده می کند پمپ روغن خود چرخه روانکاری برای اطمینان از دقت انتقال.
*Adopting high precision and high rigidity grinding gear with high speed paper tolerance and long service life to make sure of the precise meshing of cutting points and the cardboard clean without burr.
* طراحی دقیق شاخه چاقو و قاب برش دهنده قطع صاف در سرعت بالا را تضمین می کند.
* طراحی خاص تغییر / تعویض تیغه تضمین می کند که تغییر تیغه سریع و راحت باشد.
* کل سیستم طراحی استاندارد CE را اتخاذ می کند و مشمول اندازه گیری دقیق درجه صنعتی NC برای اطمینان از کیفیت،ثبات و امید به زندگی است.
* قسمت راننده، سرو AC را با راننده آلمانی و موتور داخلی، کیفیت بالا، پاسخ سریع و دقیق اتخاذ می کند.
* اتخاذ طراحی ذخیره سازی خاص برای بازسازی انرژی با اثر بسیار خوب صرفه جویی در انرژی و توانایی بسیار بالایی برای غلبه بر بی ثباتی قدرت در کارخانه ها
* این سیستم دارای عملکرد تشخیص خودکار است که می تواند از استفاده استثنایی و آسیب ناشی از عدم عملکرد جلوگیری کند.
*The computer can automatically adjust the acceleration of cardboard cutting according to cardboard specifications and production speed and automatically track the transmission speed of cardboards to keep in step.
*کامپیوتر می تواند تا 999 سفارش را ذخیره کند و آنها را به طور خودکار به ترتیب یا بر اساس شرایط قبلی تکمیل کند. صفحه نمایش انواع مختلفی از اطلاعات تولید را نشان می دهد.
*طول کارتونی برش:500-9999mm، دقت کارتونی برش:±1mm

دستگاه استاکر RS

پارامترهای فنی
*طول ورق: 2300mm
ویژگی های ساختاری
*پای بندی و جمع آوری کارتون به صورت خودکار؛خروج الکتریکی افقی.
*کارتون های عمودی با کمربند گسترده منتقل می شوند.
*کارتون ها باید با استفاده از سوئیچ وقتی که مقدار ورق یا ارتفاع به اندازه مورد نیاز باشد، خارج شوند.

سوال1: آیا شما یک سازنده یا یک شرکت تجاری هستید؟

ج: دفتر شانگهای ما عمدتاً در زمینه صادرات فعالیت می کند.ما کارخانه خودمون رو در ونزو، استان ژجیانگ داريم.

سوال2:ضمانت ماشین چیست؟

A: یک سال. بعد از گارانتی، ما هنوز هم پشتیبانی فنی را به خریدار با هزینه پایین ارائه می دهیم.

سوال3: زمان تولید در هنگام سفارش چیست؟

A: معمولا حدود 10-20 روز.

سوال4: زمان تحویل چیست؟

A: 15-30 روز بعد از سپرده

سوال5: آیا شرکت شما می تواند حمل و نقل را برای مشتریان انجام دهد؟

جواب: بله، فقط به ما بنام بندر دریایی مقصد یا ساحل کانتینر.

سوال6: آیا بسته بندی قوی است؟

A:بله. بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای حمل و نقل جاده ای در مسافت های طولانی و انواع مختلف شرایط آب و هوایی مناسب است.مجموعه ای کامل از دستورالعمل های تعمیر و نگهداری و عملیات شامل می شود.

سوال7، در مورد نصب و آموزش ماشین چطور؟

A: 1) ما آموزش در کارخانه ما را به صورت رایگان ارائه می دهیم؛2) ما می توانیم تکنسین ها (مهندس ها) را برای نصب و آموزش به کارخانه شما بفرستیم.هزینه سفر هوایی و اقامت و هزینه هر تکنسین 100 دلار در روز را پرداخت خواهید کرد.

سوال8: آیا ماشین آلات در انبار دارید؟

A: برای مدل استاندارد، ما مقدار زیادی در انبار داریم.براي مدل خاص، ما به 20-30 روز نياز داريم تا براي شما توليدش کنيم.

سوال9: چگونه می توانید کیفیت ماشین را تضمین کنید؟

ج: هر ماشین برای اطمینان از کیفیت حداقل 24 ساعت قبل از تحویل آزمایش می شود.و در طول گارانتی، اگر ماشین مشکلی داشته باشد، قطعات یدکی را به صورت رایگان به شما می دهیم.

س10.آیا ماشین ها را قبل از بسته بندی بازرسی می کنید یا آزمایش می کنید؟

جواب: البته که داریم. ما بخش QC داریم تا ماشین را قبل از بسته بندی دبوگ کنیم.اگر می خواهید از یک ماده خاص برای انجام آزمایش استفاده کنید، باید هزینه مواد را پرداخت کنید.

س11،مدت پرداخت چیست؟

A:T/T 30% پیش پرداخت،باقیه قبل از تحویل پرداخت می شود.ما همچنین پرداخت توسط West Union یا L/C را در نظر می گیریم.

سوال12: آیا شما بازدید از کارخانه را می پذیرید؟

پاسخ: به ملاقات شما خوش آمدید.

سوال13: چند سال است که در زمینه چاپ کار می کنید؟

A: شرکت شانگهای از سال 2008، کارخانه بیش از 25 سال است.

سوال14: چندتا مشتری دارید؟

A: ما ماشین آلات خود را به حدود 60 کشور فروخته ایم.ما ماموران در آفریقای جنوبی، مراکش و ایتالیا داریم.

برچسب:

محل منبع:	چین
نام تجاری:	PRINTYOUNG
گواهی:	CE
شماره مدل:	PRYWJ100-1800

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	US 198000 Set
جزئیات بسته بندی:	<i>Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transpor
زمان تحویل:	45 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	30 ست/ست در ماه

سرعت طراحی:	100 متر در دقیقه	سرعت اقتصادی:	40 تا 60 متر در دقیقه برای مقواهای پنج لایه
عرض کار:	500 ~ 1800 میلی متر	درجه کاغذ پایه:	≥ B
نرخ آب کاغذ پایه:	11% ± 1%	کاغذ سطحی:	150 تا 200 گرم در متر
کاغذ هسته:	150 تا 200 گرم در متر	کاغذ راه راه:	105 تا 180 گرم در متر
مقدار بخار:	2500 ~ 3200 کیلوگرم در ساعت	حداکثر فشار:	1.6 مگا پاسکال
فشار معمولی:	0.98 ~ 1.12 Mpa	طول خط تولید:	45 متر
عرض خط تولید:	6 متر
