PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش

اطلاعات پایه
محل منبع: چین
نام تجاری: PRINTYOUNG
گواهی: CE
شماره مدل: PRY-1050T
مقدار حداقل تعداد سفارش: 1 مجموعه
قیمت: US 150000 Set
جزئیات بسته بندی: <i>Adopts moisture-proof and shock-proof packaging which is suitable for long-distance road transpor
زمان تحویل: 90 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 10 ست/ست در ماه
حداکثر اندازه ورق: 1050 × 750 میلی متر حداقل اندازه ورق: 400 × 350 میلی متر
حداکثر اندازه قالب: 1040 × 720 میلی متر حداکثر اندازه مهر زنی: 1030 × 720 میلی متر
اندازه تعقیب داخلی: 1080 × 745 میلی متر اندازه بشقاب برش قالب: 1050 × 730 میلی متر
ضخامت صفحه آستر: 7 میلی متر یا 5+2 میلی متر عرض فویل عرضی: 15 ~ 720 میلی متر
عرض فویل طولی: 15 ~ 1030 میلی متر <i>Max.</i> <b>حداکثر</b> <i>foil diameter</i> <b>قطر فویل</b>: Φ 250 میلی متر
قطر داخلی هسته قرقره فویل: 25 میلی متر (1 اینچ) یا 76 میلی متر (3 اینچ) شفت های تغذیه عرضی: دو عدد
شفت های تغذیه طولی: 3 عدد منطقه گرمایش: 12 عدد
محدوده دما: 50 ~ 199 ℃ ارتفاع شمع تغذیه: 1550 میلی متر
ارتفاع شمع تحویل: 1500 میلی متر دقت برش قالب: ≤ ± 0.1 میلی متر
دقت مهر زنی: ≤ 0.125 ± میلی متر حداکثر فشار: 300 تن
حداکثر سرعت ماشین: 7500 S/H <i>Max.</i> <b>حداکثر</b> <i>Stamping Speed</i> <b>سرعت مهر زنی</b>: ۶۰۰۰ S/h
حداقل حاشیه گیر: 7 میلی متر منبع هوا: 0.6 ~ 0.7 Mpa، 0.36 m³/min
نیروی مورد نیاز: 3 فاز 380 ولت 50 هرتز قدرت موتور اصلی: 11 کیلو وات
قدرت گرمایش: 24 کیلو وات حداکثر قدرت: 60 کیلو وات
وزن کل دستگاه: 20 تن ابعاد کلی 【L (+ Pre-Stacking)× W (+ Platform)×H】: 5600(+1430) × 2100 (+2000) × 2800 میلی متر

PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 0

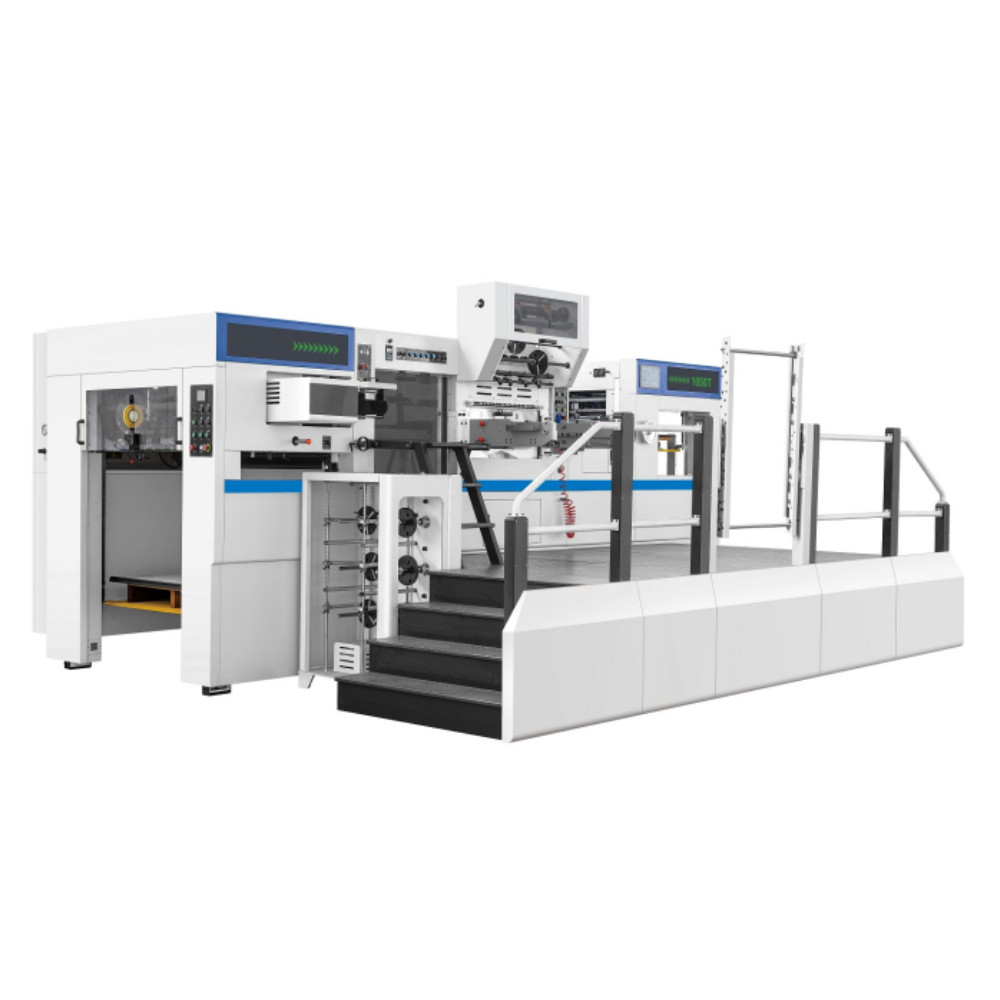

PRY-1050T ماشین برش خودکار تخت تخت
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 1
ویژگی ها
1.پلاتن پرس توسط موتور اصلی تایوان TECO با اینورتر پاناسونیک رانده می شوداجرا از ماشین کامل توسط سیستم کنترل متمرکز PLC کنترل می شود که می تواند به طور خودکار وضعیت کار را بررسی کند و وضعیت غیرمعمول را آزمایش کند و همچنین وضعیت کار را ثبت کندبر اساس استاندارد ایمنی اروپا، ما به طور منطقی طراحی می کنیم تا ترکیب کارایی و ایمنی را کامل کنیم.
2. سیستم هشدار پیشرفته شروع به یادآوری اپراتور به ترک منطقه خطرناک. به طور خودکار تشخیص کل فرآیند،اگر خرابی،نور کاغذ یا کاغذ گیر کرده،کلاچ پنوماتیک به طور خودکار جدا می شود و متوقف می شود که ضایعات کاغذ را کاهش می دهد، حفاظت از پرسنل و تجهیزات.
3دستگاه های پیش بسته شده و دستگاه های تغذیه و تحویل کاغذ بدون توقف زمان بسته بندی را کاهش می دهند، کارایی ماشین را بهبود می بخشند و درآمد شما را افزایش می دهند.
4قطعات الکتریکی و پنوماتیک اروپایی، ژاپنی و تایوانی انتخاب شده است که ثبات ماشین را بهبود می بخشد و میزان بی حرکت شدن را کاهش می دهد.
5.برنامه اصلی و پایه استفاده از آهن گرافیتی QT500-7 است که با دقت توسط مرکز کنترل عددی پردازش می شودتضمین ماشین به طور پایدار در مدت طولانی در فشار بالا کار می کندهسته های ماشین فشار صفحه ای مانند داروی چرخ دار، چرخ کرم، همگی از فولاد آلیاژ درجه بالا وارد شده اند که با خنک کردن و سخت کردن در دمای بالا با عمر طولانی کار می کنند.
6سیستم روان کننده برای قطعات اصلی مجهز به دستگاه نمایش فشار روغن و دستگاه هشدار برای فشار ناکافی روغن و هوا است.
7ارائه آموزش های فنی طولانی مدت و کامل و همچنین نگهداری رایگان سریع برای یک سال،ضمان می کند که مشتریان ما بتوانند به طور کامل فناوری تولید تجهیزات ما را تسلط کنند.ماشين ما با طراحي کامل استنصب دقیق، ثبات بالا، امنیت بالا، سر و صدا کم.
پارامترهای فنی
ماشین برش خودکار PRY-1050T
حداکثر اندازه ورق
1050 × 750 میلی متر
حداقل اندازه ورق
۴۰۰ × ۳۵۰ میلی متر
حداکثر اندازه برش
1040 × 720 میلی متر
حداکثر اندازه چاپ
1030 × 720 میلی متر
اندازه دنبال کننده درونی
1080 × 745 میلی متر
اندازه صفحه برش
1050 × 730 میلی متر
ضخامت صفحه پوشش
7 میلی متر یا 5+2 میلی متر
عرض ورق قطبی
15 ~ 720 میلی متر
عرض طولی ورق
15 ~ 1030 میلی متر
حداکثر قطر ورق
Φ 250 میلی متر
قطر داخلی هسته ریمل ورق
25 میلی متر (1 ′′) یا 76 میلی متر (3 ′′)
آبهای تغذیه متقاطع
دو عدد
شاخه های تغذیه طولی
3 عدد
منطقه گرمایش
۱۲ عدد
محدوده دما
50 تا 199 درجه سانتیگراد
ارتفاع انبار تغذیه
1550 میلی متر
ارتفاع توده تحویل
1500 میلی متر
دامنه سهام
کارتن: 0.1 ~ 2 میلی متر
کاغذ لوله دار: < 4 میلی متر
ورق پلاستیکی: 0.2 ~ 1 میلی متر
دقت برش
≤ ± 0.1 میلی متر
دقت چاپ
≤ ± 0.125 میلی متر
حداکثر فشار
300 تن
حداکثر سرعت ماشین
7500 S/H
حداکثر سرعت چاپ
6000 S/H
حداقل حاشیه گیرنده
7 میلی متر
تامین هوا
0.6 ~ 0.7 Mpa، 0.36 m3/min
نیاز به قدرت
3 فاز 380V 50Hz
قدرت موتور اصلی
11 kw
قدرت گرمایش
۲۴ کیلو وات
کل قدرت
۶۰ کیلو وات
کل وزن ماشین
20 تيل
ابعاد کلی[L (+ پیش از انباشت) × W ((+ پلتفرم) × H]
5600 ((+1430) × 2100 ((+2000) × 2800 میلی متر
پیکربندی
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 2PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 3
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 4PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 5PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 6
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 7PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 8PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 9

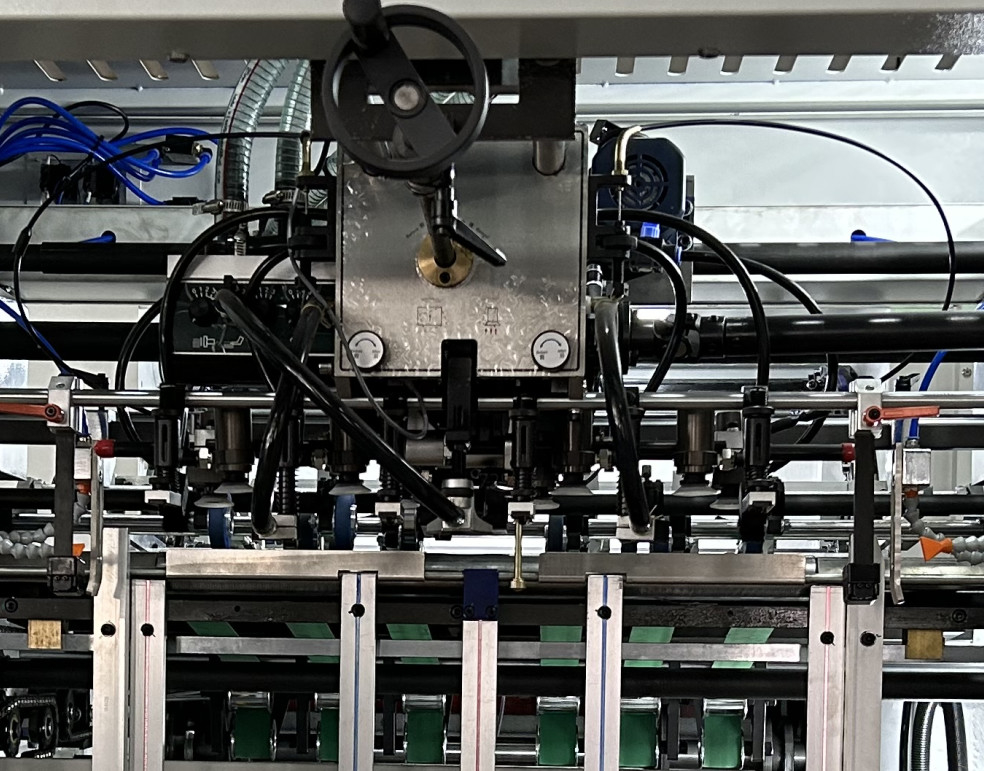

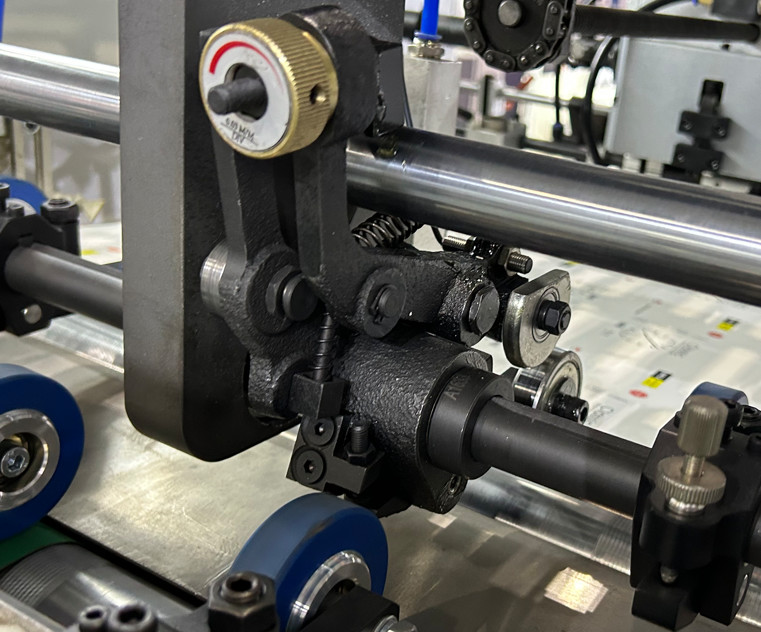

بخش تغذیه کاغذ: میز تغذیه و کانویر

1صفحه دیواری فیدر از آهن ریخته ساخته شده است که در هنگام سرعت بالا پایدارتر است.
2. سر تغذیه دقیق (پمپ خلاء بیکر) با ناله دو طرفه: مناسب برای هر دو کارتن و کارتونی موج دار.و زاویه و ارتفاع نوزل ها را می توان تنظیم کرد تا متناسب با اشکال مختلف کاغذ باشد..
3. سر تغذیه (پیشرفت / عقب) تراز انبار (چپ / راست) می تواند توسط موتور تنظیم شود، شما فقط نیاز به فشار دادن دکمه ها برای تنظیم.
4.دفتر دو صفحه ای الکترومکانکی
5میز ناقل شیب دار با رول های ضد فرسایش PU و چرخ های برس بسیار مناسب تر برای تغذیه کاغذ نازک در شرایط کار با سرعت بالا است.
6استفاده دوگانه از لایه های جانبی (کشید و فشار) و لایه های جلویی اطمینان از دقت موقعیت ورق را تضمین می کند.
7. عملکرد تشخیص کاغذ کج و کاغذ تجمع یافته و عملکرد توقف خودکار:وقتی سنسورها تشخیص می دهند که کاغذ قبل از تحویل به بخش چاپ صفحه کج یا تجمع یافته است،ماشین متوقف می شود.
8دستگاه بافره پنوماتیک کمربند حمل کننده: در هنگام سرعت بالا، به کاغذ کمک می کند تا به راحتی توسط کمربند تغذیه شود.
9ساختار تغذیه کاغذ بدون توقف و پالت پیش بسته شده نوع ریل راهنما به طور قابل توجهی کارایی را بهبود می بخشد.
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 10PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 11PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 12
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 13PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 14PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 15
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 16PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 17PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 18

بخش مطبوعات پلاتین

1.بدن اصلی از آهن انعطاف پذیر QT500 با فرآیند ریختن خاص استفاده می کند.
2موتور روغن اتوماتیک با فشار بالا با فیلتر و فن خنک کننده روغن را برای روان کردن قطعات اصلی گیرنده (کرک شفت، کرم و دنده) بازیافت می کند.و پمپ روغن اتوماتیک تمام قطعات لازم را روان می کند،سلاسل و غیره)
3چرخ بزرگ با کلاچ پنوماتیک دقت بالا را در هنگام سرعت بالا تضمین می کند.
4سیستم تنظیم فشار خودکار برش، اپراتور فقط نیاز به تنظیم مقدار روی صفحه لمسی برای تنظیم فشار دارد.
5طراحی دوستانه انسان برای تغییر قالب و صفحه پوشش (فولاد منگنیز،HRC50-53).
6. شاخص کش با دقت بالا با محدود کننده چرخش و کمربند هم زمان برای کنترل میله های گرفتگی برای تحویل کاغذ در موقعیت دقیق با ثبات در هنگام سرعت بالا
7.گرفتن های قوی آلیاژ Ti-Al و زنجیره های مقاوم به لباس برای میله گیرنده
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 19PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 20
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 21PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 22PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 23

واحد فولیک پرتاب

1.تابلات صنعتي، ورودی اطلاعات از صفحه لمسي، بهینه سازی خودکار برنامه، صرفه جويي برگه
2. سیستم کنترل موتور سرو را برای چاپ ورق، تغذیه و جمع آوری ورق به دقت اتخاذ کنید.
3. دمای تنظیم جداگانه منطقه گرمایش 12، کنترل ترموستاتیک
4. سيستم کنترل فشار الکترونيکي، در طول چاپ گرم، اگر کاغذ وجود نداشته باشد، فشار وجود ندارد.
5.پلاک ضد گرما از مواد خاص ساخته شده
6مکانیسم تغذیه ورق از نوع کشو کارایی را بهبود می بخشد و ایمنی را تضمین می کند.
7دستگاه انفجاری جدا از ورق های متقاطع و طولی و سیستم تشخیص شکستگی ورق.
8دستگاه بازیافت زباله و جعبه بازیافت جداگانه.
9.طبقه شوره عسل ((اختیاری)
10.پنجره اضافی (اختیاری)
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 24PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 25
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 26PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 27PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 28

بخش تحویل کاغذ

1دستگاه تراز اتوماتیک، هوافشان قابل تنظیم و برس مو تضمین می کند که کاغذ در حالت خوب است، مهم نیست که کاغذ ضخیم یا نازک باشد.
2دستگاه پیشگیری از بیش از حد: ورق را با میله ی گیره به سمت بالا حرکت دهید؛ سنسور تشخیص فعال می شود و ماشین متوقف می شود.
3دستگاه تحویل خودکار کاغذ بدون توقف توسط موتور کنترل می شود؛ شما فقط نیاز به فشار دادن دکمه برای کار آن دارید.
4دستگاه ورودی برچسب (یک مجموعه) برای ثبت مقدار ورق.
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 29PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 30

جعبه الکتریکی و سیستم کنترل

1کنترل های رابط یکپارچه شده اند و کنترل های بسیاری از سوئیچ های الکتریکی در صفحه نمایش عملیات تنظیم شده اند که کار آسان و درک آسان است.
2سیستم کنترل متمرکز PLC می تواند به طور خودکار وضعیت کار را بررسی کند و وضعیت غیرمعمول را آزمایش کند و همچنین وضعیت کار را ثبت کند.
3. عملکرد تشخیص مشکل در صفحه لمسی، اگر هر گونه مشکلات رخ می دهد، شما می توانید صفحه لمسی را بررسی کنید تا آن را پیدا کنید.
4.چيني،انگليسي يا هر زبان ديگه اي ((اختياري) بر روي صفحه لمسي
5اجزای الکتریکی و مدار الکتریکی مطابق با استاندارد ایمنی اروپا و آمریکا هستند.
درخواست ها
ماشین قطع و چاپ گرم اتوماتیک PRY-T برای چاپ گرم و برش مختلف کاغذ،کارتون،کارتون لوله دار، ورق پلاستیکی ((مانند PVC،PP) ، با عملکرد چاپ گرم ورق استفاده می شود.برش و پیچ و چسباندن.این سیستم موتور سرور را برای کنترل چاپ، تغذیه و جمع آوری ورق استفاده می کند. سیستم کنترل دمای دارای 8 منطقه گرمایش، تنظیم دمای جداگانه و کنترل ترموستاتیک است.
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 31
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 32
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 33
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 34
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 35
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 36
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 37PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 38
PRY-1050T اتوماتیک تخت تخت گرم چاپی عمق ابراز مختلف کاغذ ماشین برش 39
سوال1: آیا شما یک سازنده یا یک شرکت تجاری هستید؟
A: دفتر شانگهای ما عمدتاً صادرات را انجام می دهد. ما کارخانه خود را در ونزو، استان ژجیانگ داریم.
سوال2:ضمانت ماشین چیست؟
A: یک سال. بعد از گارانتی، ما هنوز هم پشتیبانی فنی را به خریدار با هزینه پایین ارائه می دهیم.
سوال3: زمان تولید در هنگام سفارش چیست؟
A: معمولا حدود 10-20 روز.
سوال4: زمان تحویل چیست؟
A: 15-30 روز بعد از سپرده
سوال5: آیا شرکت شما می تواند حمل و نقل را برای مشتریان انجام دهد؟
جواب: بله، فقط به ما بنام بندر دریایی مقصد یا ساحل کانتینر.
سوال6: آیا بسته بندی قوی است؟
A:بله. بسته بندی ضد رطوبت و ضد ضربه را اتخاذ می کند که برای حمل و نقل جاده ای در مسافت های طولانی و انواع مختلف شرایط آب و هوایی مناسب است.مجموعه ای کامل از دستورالعمل های تعمیر و نگهداری و عملیات شامل می شود.
سوال7، در مورد نصب و آموزش ماشین چطور؟
A: 1) ما آموزش در کارخانه ما را به صورت رایگان ارائه می دهیم؛ 2) ما می توانیم تکنسین ها (مهندس ها) را برای نصب و آموزش به کارخانه شما بفرستیم.به علاوه هر تکنسین 100 دلار در روز دریافت می کند..
سوال8: آیا ماشین آلات در انبار دارید؟
A: برای مدل استاندارد، ما مقدار زیادی در انبار داریم. برای مدل خاص، ما به 20-30 روز برای تولید آن برای شما نیاز داریم.
سوال9: چگونه می توانید کیفیت ماشین را تضمین کنید؟
ج: هر ماشين حداقل 24 ساعت قبل از تحویل تست خواهد شد تا کیفیت را تضمین کند. و در طول گارانتی، اگر ماشین مشکلی داشته باشد، قطعات یدکی را به صورت رایگان ارائه می دهیم.
س10.آیا ماشین ها را قبل از بسته بندی بازرسی می کنید یا آزمایش می کنید؟
A:البته که داریم. ما یک بخش QC داریم که ماشین را قبل از بسته بندی دباگ می کند. اگر می خواهید از یک ماده خاص برای انجام آزمایش استفاده کنید، باید هزینه مواد را پرداخت کنید.
س11،مدت پرداخت چیست؟
A:T / T 30٪ پیش پرداخت،معایب قبل از تحویل پرداخت می شود. ما همچنین پرداخت توسط West Union یا L / C در نظر می گیریم.
سوال12: آیا شما بازدید از کارخانه را می پذیرید؟
پاسخ: به ملاقات شما خوش آمدید.
سوال13: چند سال است که در زمینه چاپ کار می کنید؟
A: شرکت شانگهای از سال 2008، کارخانه بیش از 25 سال است.
سوال14: چندتا مشتری دارید؟
A: ما ماشین آلات خود را به حدود 60 کشور فروخته ایم. ما نمایندگان در آفریقای جنوبی، مراکش و ایتالیا داریم.
